Enosmerna Flex togo vezje
1. Informacije o podjetju
Specifikacija

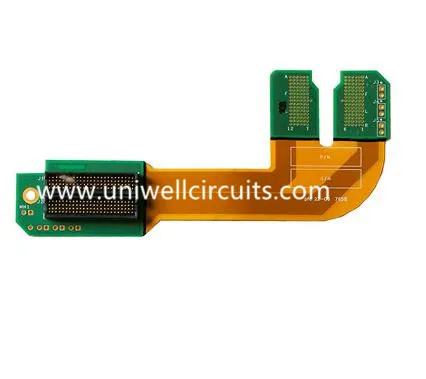

Naziv: Tesna vezna plošča z enojno stranjo Flex
Osnovni parametri: materialna struktura: dvostransko lepilo + rumena barvna folija z nizko izgubo + (linija baker + lepilo + visokofrekvenčni dielektrični poliimidni osnovni material + lepilo + linijski baker) + film z nizko izgubo rumene barve.
Odpornost: brez upogibanja in zvijanja.
Layer: 1
Moški: + / - 0,03 mm
Debelina: 0,15 mm
Okrepitev: pozitivna in negativna ojačitev jeklene pločevine 0,15 mm.
Proizvodni proces: spajkalni premaz, vtiskovanje, prekrivni sloj, prevlečeni s filmom, zaščitni upogibni zaščitni zavoji.
Površinska obdelava: zlato (zlato) 1 ~ 2 mikroinž.
Najmanjša širina linije / linije: 0.06mm / 0.09mm
Na Uniwellu smo ponosni na to, da na tržišču dostavimo nekaj najboljših robustnih tiskanih vezij. Želimo vam natančno pokazati, kaj lahko storimo za vaš razvoj, od inženiringa in izdelave prototipov do naročil velikega obsega.
Prihranite čas in zaščitite svoj proračun, ko se danes obrnete na Uniwell in razpravljate o vašem prihodnjem projektu.
2. Naš dobavitelj
Pravi materiali so ključnega pomena, če gre za togo vezano ploščo ali katero koli tiskano vezje. PCB-ji s podstandardnimi materiali lahko v kritičnih časih propadejo, se zlomijo, ujamejo, povzročajo nevarne iskre ali kako drugače ogrozijo vaše delovanje. Uniwell uporablja le najboljše materiale za vsak PCB s togo fleksibilnostjo, da bi zagotovili najboljše rezultate glede prenosa signala, toplotne prevodnosti in varnosti.
3.Slika zaključnih vrst
Površina tiskanih vezij (PCB) je izdelana iz bakra, da se zagotovi učinkovito pretakanje električnih tokov. Te kovine zahtevajo ustrezno zaščito pred elementi, da se izognemo oksidaciji in drugi koroziji. Različni tipi zaključkov zagotavljajo različne ravni zaščite pred poslabšanjem. Pomagajo tudi pri določeni uporabi, npr. Pri spajkanju. Na voljo so različni zaključki vezja, od možnosti, ki so cenovno ugodne in jih je enostavno uporabiti za drage ali težko upravljive zaključke, ki se uporabljajo samo v najbolj naprednih aplikacijah.
Potopno zlato (ENIG)
Electroless Nickel Immersion Gold je eden od najbolj priljubljenih široko uporabljenih vezij na voljo danes. Izdelana z dvema slojema prevleke, ENIG postavlja 2-4 μ "Au čez 120-200 μ" Ni. Zlato ščiti nikelj pred korozijo in nikelj ščiti plošče iz navadnih kovin in omogoča, da se vezja varno spajkata na površino.
Prednosti: ravna površina za spajkanje, skladno s svinecem svedrom in RoHS, daljša življenjska doba rokavic.
Slabosti: draga, izguba signala za aplikacije integritete signalov, črna blazinica.
Potopno srebro
Immersion Tin (IAg) se nanese neposredno na osnovno kovino PCB s kemičnim premikom. To je bolj dostopna možnost kot ENIG in je tudi skladna z RoHS. Tipična debelina za Immersion Silver je 4-12u ". Zaradi načina medsebojnega delovanja bakra in srebra se sčasoma razpršijo med seboj.
Prednosti: ravna površina na spajkanje, skladna s svinecem in RoHS, lahko se držijo strožjih odstopanj za plastirane luknje, nizke izgube za aplikacije integritete signalov.
Slabosti: ravnanje s PCB lahko povzroči težave s spajkanjem, je stroškovno učinkovitejše kot ENIG, vendar manj stroškovno učinkovite kot ISn, končni izdelek pa lahko oplaši in oksidira.
Potopni kositer
Immersion Tin (ISn) se nanaša neposredno na osnovno kovino PCB s kemičnim premikom. To je bolj dostopna možnost kot ENIG in Immersion Silver, prav tako je skladna z RoHS. Tipična debelina za pločevinko je 20-50 u. " Zaradi načina delovanja kositra in bakra, se sčasoma razpršijo med seboj.
Prednosti: ravna površina na spajkanje, skladno s svinecem in RoHS, se lahko za obložene luknje držijo strožja odstopanja in je priljubljena izbira za uporabo s stiskalnicami.
Slabosti: ravnanje s PCB lahko povzroči poškodbe in spajkanje, tinke, krajši rok uporabnosti kot ENIG.
HASL
HASL je cenovno ugodna zaključna možnost, ki uporablja kositer / svinec za izdelavo tankega zaščitnega pokrova na PCB. Vroči zračni upori se uporabljajo za čiščenje odvečne svinca ali kositra z površine plošče. Prvič, industrijski standard, priljubljenost HASL-a se je izognila zaradi morebitnih težav s skladnostjo RoHS.
Prednosti: nizki stroški, dolgi rok trajanja in HASL se lahko ponovno uporabijo.
Slabosti: neenakomerna površina za spajkanje, vsebuje vod (ne ustreza zahtevam RoHS), ne more imeti trdnih odstopanj pri lončenih luknjah.
Pb-free HASL
Nontoksični PCB končni tipi so vse bolj priljubljeni zaradi skrbi za uporabo svinca v predelovalnih dejavnostih. Pb brez HAL končuje uporabo kositra ali bakra v paru z niklom, da se oblikuje zaščitni premaz. HASL s Pb brez HASL ima enake prednosti in slabosti, saj je HASL, razen Pb-FREE HASL, skladen s standardom RoHS in brezvodnim.
OSP
Primerjava površinske obdelave PCB, ki temelji na zeleni pritožbi, ne predstavlja nobenih vprašanj. Konzervat za ekološko ohlajanje (OSP) v proces ne uvaja nobenih toksinov. Namesto tega se uporablja organska spojina, ki se naravno povezuje z bakrom in tvori organokovinsko plast, ki ščiti pred korozijo.
Prednosti: ravna površina za spajkanje, skladnost s standardom RoHS in brezvodno, stroškovno učinkovito. Slabosti so; kratek rok trajanja, ravnanje s PCB lahko povzroči spajkanje, debelina ni mogoče izmeriti.
Slabosti: kratek rok uporabnosti, ravnanje s PCB lahko povzroči težave s spajkanjem, debelina ni mogoče izmeriti.
Trdo zlato
Med najdražji vrsti PCB površin, so trde zlate aplikacije zelo vzdržljive in imajo dolgo življenjsko dobo. Običajno so rezervirani za komponente, ki pričakujejo, da bodo imeli precejšnjo porabo, z običajnimi debelinami od 30 μm zlata nad 100 μin niklja do 50 μin zlata nad 100 μin niklja. Zaradi slabe spajkanja se pogosto ne uporablja za spajkalne točke. Trdno zlato se običajno uporablja za robne konektorje, akumulatorje in nekatere testne plošče.
Prednosti trdega zlata: trajna površina, brez svinca in pritožba RoHS in dolg rok trajanja.
Slabosti: izjemno draga v primerjavi z drugimi oblogami, lahko zahteva avtobusno oblogo in potrebna dodatna delovna sila.
Uniwell ponuja široko paleto drugih zaključkov, kot so ENEPIG, Wire Bondable Soft Gold in drugi, odvisno od uporabe.
Poskrbite, da bodo vaši PCB-ji uspešni in namenjeni, tako da prilagodite vsak korak v proizvodnem procesu glede na vaše specifične potrebe. Če želite to narediti, boste potrebovali pomoč izkušenega podjetja z dobro usposobljenim osebjem in impresivno paleto razpoložljivih možnosti.
