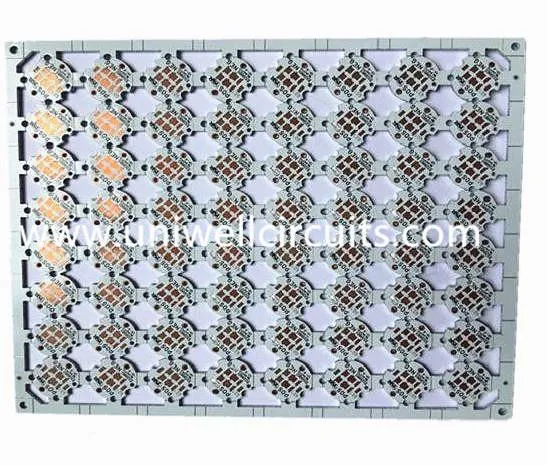

Modra spajkalna maska aluminijasta podlaga s PCB
1.Proizvod opisujejo
Opis
Podrobnosti za aluminijasto ploščo s PCB | |
Ime dela: | Modra spajkalna maska aluminijasta podlaga s PCB |
Osnovni material: | Aluminijski osnovni laminat |
Število slojev: | 1 plast |
Debelina bakra: | 1oz ali 35um |
Končna debelina plošče: | 1,6 mm |
Barva maskirne mase: | modra / rdeča / zelena / bela / rumena / črna / modra itd. |
Barva legende: | Črno / belo / rumeno |
Dokončana površina: | Potopno zlato |
Profil: | CNC + V-CUT |
Toplotna prevodnost: | 2,0 W / mK |
Izolirana upornost napetosti | ≥ 6KV |
Področje uporabe: | LED luči hladilnika |
Več podrobnosti
Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
2.Video predstavitev
Uniwell vezja co., LTD. je bila ustanovljena leta 2007, s sedežem v Shenzhen, Kitajska, specializirano za proizvodnjo tiskanih vezij. Uniwall proizvaja različne vrste PCB kot dolgo zgodovino na Kitajskem, vključno z enostransko PCB, dvostransko PCB in večplastno PCB, do 40 slojev. Naši raznovrstni izdelki MCPCB, CEM-3 PCB, FR-4 PCB se pogosto uporabljajo za LED osvetlitev, napajanje, merjenje, komunikacijo, potrošniško elektroniko, avtomobilsko elektroniko in druge industrije. Ponujamo širok obseg storitev iz hitrih prototipov PCB do proizvodnje velikih količin PCB. Več o Uniwellu lahko izveste iz priloženega videoposnetka, dobrodošli obiščite našo tovarno, veselimo se, da bomo vaš dolgoročni partner na Kitajskem.
3. Ploska shema PCB
4.Aplikacija
Naše aluminijaste pramenske plošče se pogosto uporabljajo v lahki industriji.
5.Pakovanje in dostava
Pakiranje: Zapečatena vrečka, Anti-statične vrečke, Primerna škatla.
Dostava: Za majhne ali hitre pakete vam bomo poslali plošče DHL, TNT, UPS, FedEx, za težka tovorna vozila bomo lahko ladje vaših PC plošč z ladjo ali po zraku, da prihranimo stroške prevoza. z njimi lahko stopimo v stik z vašo pošiljko.
