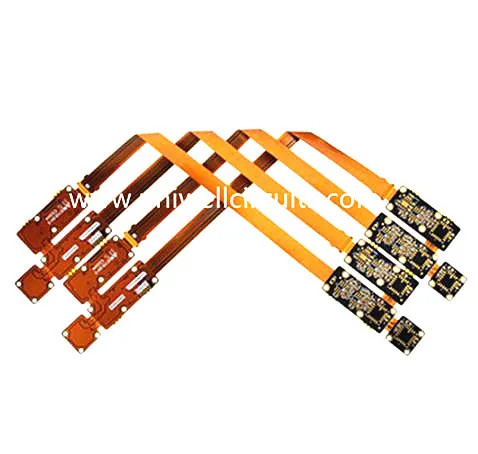

LED flex toge tiskane vezje
1.Proizvod opisujejo
Specifikacija
Osnovni parametri: materialna struktura: dvostransko lepilo + rumena barvna folija z nizko izgubo + (linija baker + lepilo + visokofrekvenčni dielektrični poliimidni osnovni material + lepilo + linijski baker) + film z nizko izgubo rumene barve.
Odpornost: brez upogibanja in zvijanja.
Moški: + / - 0,03 mm
Debelina: 0,15 mm
Okrepitev: pozitivna in negativna ojačitev jeklene pločevine 0,15 mm.
Proizvodni proces: spajkalni premaz, vtiskovanje, prekrivni sloj, prevlečeni s filmom, zaščitni upogibni zaščitni zavoji.
Površinska obdelava: potopno zlato (1-2u).
Najmanjša širina linije / linije: 0.06mm / 0.09mm.
Ta plošča se uporablja za namestitev LED za aplikacije, kot so navzdol vžigalniki na kuhinjskih klopeh, zunanja razsvetljava krova. To bi bilo v obliki traku. Varnostne luči v prometnih sistemih, na primer letala, vlaki in čolni, uporabljajo vse vrste fleksijskih trakov LED za zasilne izhodne poti.
2. Informacije o podjetju
Uniwell Circuits Co, Ltd je bil ustanovljen leta 2007. Njegov prvotni koncept za One-Stop PCB Solutions je bil namenjen, da zagotovi en sam dobavitelj, ne glede na vaše zahteve PCB. Ta koncept ostaja enako veljaven tudi danes. Kljub velikim spremembam industrije PCB v preteklih letih Uniwell še vedno ponuja širok spekter potreb po PCB.
3. Kratka zgodovina Uniwella
4.Produkcijska tehnologija
storitve PCB, ki jih ponujamo, je mogoče povzeti, kot sledi:
prototip
Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
Masovna proizvodnja
Material | FR4 (normalno ali visoko TG ali brez halogena) |
CEM-3 Al temelji | |
Max. Končna velikost plošče | 540 x 620 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0,2mm |
Aspect obrok | 12:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm in +/- 0,05 mm in +/- 0,05 mm |
Max. Layer Count | 12 |
Max. debelina bakra | 3 OZ notranji sloj / 4OZ zunanji sloj |
Ciljna toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 4 / 4mil |
BGA smola | 10mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG (+ G / F), Immersion silver / Tin OSP, Maska za lajšanje, Karbonska pasta |
5.Pakovanje in dostava
pakiranje: Vaccum & Carton
Strokovna služba: vključno s končnim dizajnom in dobrim predlogom izdelka glede na trg
Dostava: Express (DHL & Fedex & UPS & EMS & TNT itd.); Tovorni promet;
