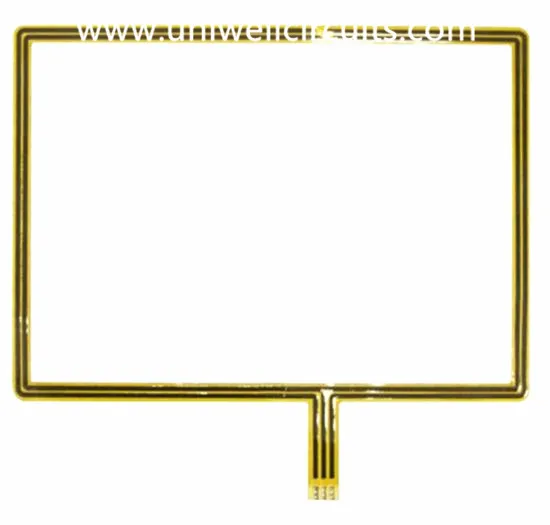

Prilagodljiva PCB za brezžični zvočnik

Prilagodljiva vezja za brezžični zvočnik

1.Proizvod opisujejo

Specifikacija
Layer: 2
Debelina: 0,20 mm
Material: dvostranski lepilni material za valjanje.
Debelina bakra: 1 OZ
Površinska obdelava: potopno zlato.
Najmanjša širina linije / linija: 0.1mm / 0.2mm.
Uporaba: brezžični zvočnik

Fleksibilna vezja zmanjšajo stroške in montažo, saj lahko odstranijo konektorje in spajkalne spojke. Namestitev in vzdrževanje fleksibilnih vezij sta tudi bolj priročna in stroškovno učinkovita.
Ker lahko prožna vezja poenostavijo celotno zasnovo, obstaja zmanjšano tveganje napak v ožičenju. Flex razpon je zelo kompleksen in se zato lahko uporablja za skoraj vsak izdelek.
Uniwell je premier prototip tiskanega vezja proizvodnega obrata. Kot podjetje, ponosni smo na naše delo in vas vabimo, da nas obiščete za pregled vaših posebnih zahtev.

2. Informacije o podjetju

Uniwell vezja FPC posebna v prototipih, majhnih količin in naročil srednje velikih količin, flex in togo podjetje hitro narašča, saj je ugotovila. Našim strankam nudimo močne tehnične zmogljivosti za R & R, vse vrste izdelkov, stabilno in hitro dostavo. Uniwell Circuits je bil eden najbolj konkurenčnih podjetij na domačem visokega razreda flex in togo področje krovu.

3. Kratka zgodovina Uniwella

4. Naša proizvodna zmogljivost FPC

Layers: 20 (vključi 12 glave)
Line širina / prostor (mil) v notranjem sloju: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (slepi vias)
Min. premer vrtanja (mil): 6 (mehanski); 4 (laser)
Oddaljenost od vrtanja do vodnika (mil): 6
Toleranca za nadzor impedance (+/-): 10%

5.Dolžina časa za proizvodne naloge

6.FAQ

V: Ali moram uporabiti material FR4 z visoko Tg (Tg = temperatura prehoda stekla) za spajkanje brez svinca?

Ne, ne nujno. Obstaja veliko dejavnikov, ki jih je treba upoštevati, npr. Koliko plasti, debeline PCB in dobro razumevanje procesa montaže (število ciklov spajkanja, čas nad 260 stopinj itd.). Nekatere raziskave so pokazale, da je material, ki ima "standardno" vrednost Tg, celo boljši od nekaterih materialov z višjo vrednostjo Tg. Upoštevajte, da je tudi pri "svinčeni" spajkanju presežena vrednost Tg.
Najbolj pomembno je, kako se material obnaša pri temperaturah nad vrednostjo Tg (post Tg), tako da poznavanje temperaturnih profilov, na katerih bo plošča izpostavljena, vam bodo pomagali oceniti potrebne karakteristike delovanja.

V: Katere so značilnosti materiala, ki jih je treba iskati pri izbiri materiala?

Najpomembnejši, ki jih bomo najprej preučili, so: CTE
Merilo, koliko materiala se pri segrevanju razširi. Kritična v osi Z - ponavadi nad Tg in širitev je večja. Če je CTE nezadosten za takratne napake med sestavljanjem, saj se material hitro širi nad Tg.

Leva slika: Cevna crack / lomljena luknja Prava slika: Dvižna zemljišča
Materiali imajo lahko enako Tg, vendar različen CTE - nižji CTE je boljši. Tudi nekateri materiali imajo lahko višje vrednosti Tg, vendar imajo tudi višji (slabši) CTE post Tg.

TG / TEMPERATURA TRANZICIJE GLASOV
Vrednost Tg je temperatura, pri kateri se material spremeni iz precej togega steklastega materiala v bolj elastičen in upogljiv material, podoben plastičnemu materialu. Pomembno kot zgoraj Tg, se bodo lastnosti materialov spremenile.

Td / TEMPERATURA RAZGRADNJE
To je merilo degredacije materiala. Ukrepi analitske metode, ko je 5% materiala izgubljenih po teži - točka, pri kateri je zanesljivost ogrožena in lahko pride do razslojevanja.
Večja zanesljivost PCB bo zahtevala Td ≥ 340 ℃

T260 / T288 / ČAS ZA DELAMINACIJO
To je metoda za določitev časa, ko se debelina PCB nepovratno spremeni pri vnaprej določeni temperaturi (260 ali 288 v tem primeru), tj. Ko se material razširi do take mere, da se razmaže.

V: Ali moram uporabiti material FR4 z najvišjo Td (Td = temperatura razkroja) pri spajkanju brez svinca?

Prednostna je večja vrednost Td, še zlasti, če je plošča tehnično zapletena in izpostavljena številnim pretaljevalnim spajkanjem, to pa lahko povzroči višje stroške. Poznavanje procesa sestavljanja lahko pomaga pri izbiri.
