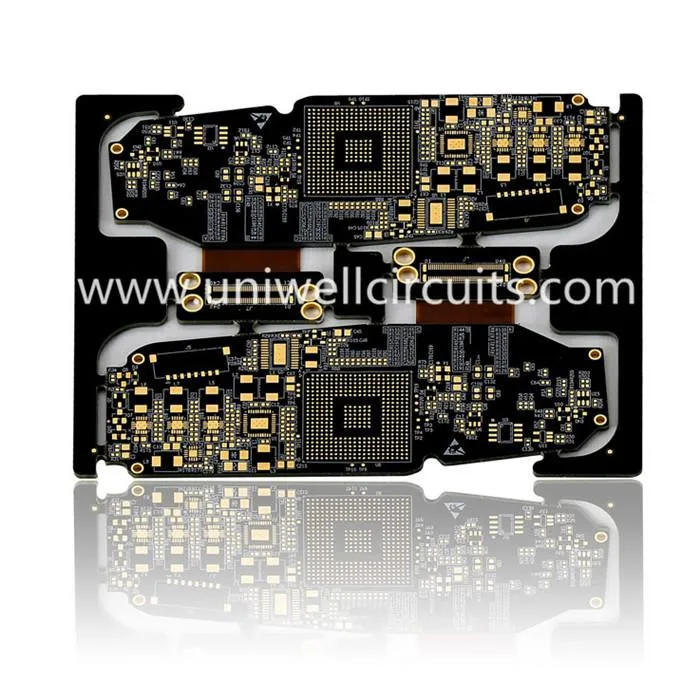

Pametni telefon Togi fleksibilen PCB
1.Proizvod opisujejo
Parameter:
10-slojna togasta plošča
Debelina plošče: 1,5 mm
Širina črte / prostor: 3 / 4mil
Most za spajkanje: 5mil
Uniwell, po meri izdelave, gradi flex kroge do vaših zahtevnih specifikacij z predvidljivo zmogljivostjo in visoko zanesljivostjo. Krmilne krogotoke (variacija upogibnih vezij) združuje upogibni krog s togim vodnikom, kot je konektor ali vezna plošča, in je na voljo v aplikacije, ki segajo od potrošniške elektronike do sistema vodenja zrakoplovov.
2.Proizvodna linija
3.Rigid PCB zmogljivosti za prototipe
Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
4.FPC zmogljivosti
Layers: 20 (vključi 12 glave)
Line širina / prostor (mil) v notranjem sloju: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (slepi vias)
Premer min. Odprtine (mil): 6 (mehanski); 4 (laser)
Oddaljenost od vrtanja do vodnika (mil): 6
Toleranca za nadzor impedance (+/-): 10%
5. Pomisleki pri uporabi lahko vključujejo:
● Tesno sestavljeni paketi, kjer so potrebne električne povezave v 3 oseh (statična aplikacija).
● Električni priključki, pri katerih je potrebno montažo med uporabo (dinamična uporaba).
● aplikacije, občutljive na težo, kot so ročne naprave, letala ali vesoljska plovila, kjer zamenjajo težje in večje žične opore.
● V aplikacijah, omejenih na vesolje, ki prepovedujejo uporabo debelejših vezij ali žičnih snopov, imajo prilagoditvena vezja več prednosti.
● Visoko zmogljive aplikacije, kjer toplotne ali izolacijske zahteve izključujejo tipične izolacijske materiale.
Kot proizvajalec vrhunskih Flex Circuitov Uniwell dobavlja in pretvarja tanke, prožne materiale in kompozicije po meri preko globalne dobavne verige. Zagotavljamo enoslojne in večplastne fleksibilne tokokroge, kjer aplikacije zahtevajo medsebojne povezave v kompaktnem paketu. Naši flex kroži so manjši in lažji in se lahko brez težav vključijo v skoraj vse oblike, ki jih potrebujete.
