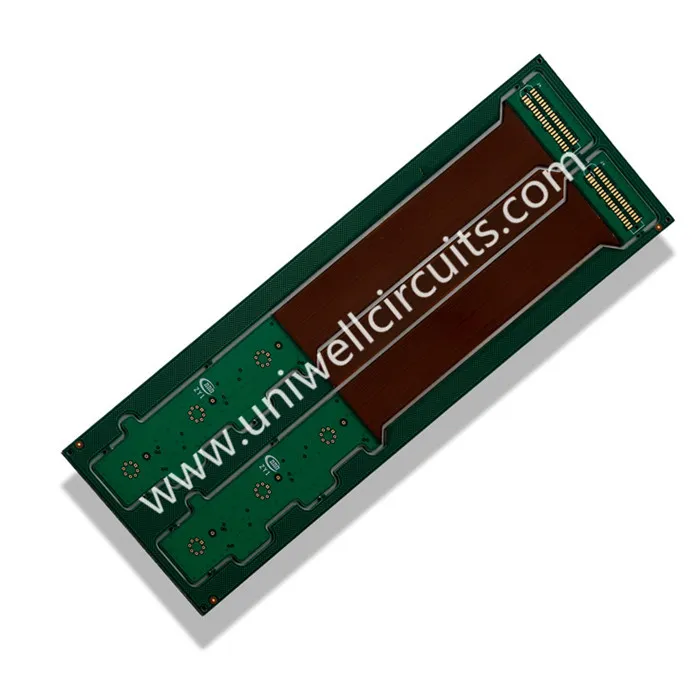

Večplastna Flex togo vezje
1.Proizvod opisujejo
Specifikacija:
10-letna plošča s trdim upogibom
Širina in širina linije: 4 / 6mil
Različen nadzor impedance
Trdno-fleksibilni PCB-ji so plošče, ki združujejo najboljšo prožno in togo tehnologijo
Modeli se močno razlikujejo in se lahko kombinirajo s široko paleto materialov, ki podpirajo večkratne primere v stalnem stanju fleksa - pogosto krivuljo krivulje, ustvarjene med proizvodnim procesom, ali pa se lahko izvede med končno namestitvijo.
Na Uniwellu smo ponosni na to, da na tržišču dostavimo nekaj najboljših robustnih tiskanih vezij. Želimo vam natančno pokazati, kaj lahko storimo za vaš razvoj, od inženiringa in izdelave prototipov do naročil velikega obsega.
Prihranite čas in zaščitite svoj proračun, ko se danes obrnete na Uniwell in razpravljate o vašem prihodnjem projektu.
2. Naš dobavitelj
Pravi materiali so ključnega pomena, če gre za togo vezano ploščo ali katero koli tiskano vezje. PCB-ji s podstandardnimi materiali lahko v kritičnih časih propadejo, se zlomijo, ujamejo, povzročajo nevarne iskre ali kako drugače ogrozijo vaše delovanje. Uniwell uporablja le najboljše materiale za vsak PCB s togo fleksibilnostjo, da bi zagotovili najboljše rezultate glede prenosa signala, toplotne prevodnosti in varnosti.
3.Aplikacija
Obstaja veliko prednosti s flex toge vezjem, tako da se široko uporabljajo za digitalno opremo, kot so osebni računalniki, kamere in mobilne terminale, ki so v procesu stalnega miniaturization.
4.FAQ
V: Kaj je microvia luknja?
Glede na novo definicijo znotraj IPC-T-50M je mikrovija slepa struktura z največjim razmerjem 1: 1, ki se konča na ciljnem zemljišču s skupno globino največ 0,25 mm, merjeno od folije za zajemanje strukture do ciljno zemljišče.
V: Kaj pomeni slep skozi luknjo?
To je luknja, ki poteka od zunanje plasti do notranje plasti, ne pa preko celotne PCB. Te luknje je mogoče mehansko izvrtati ali uporabljati z lasersko tehnologijo. Slika v točki 1 prikazuje lasersko vbrizgalno slepilo preko.
V: Kaj je mišljeno z zakopano skozi luknjo?
To je luknja, ki poteka med eno ali več notranjimi plastmi. Običajno se mehansko vrtajo.
V: Ali obstajajo različne vrste funkcij HDI?
Spodnja slika prikazuje glavne strukture - tip I, tip II in tip III, kot je opredeljeno v IPC-2226.
Tip I. Določa eno plast mikrovlaken na eni ali obeh straneh jedra. Za obojestransko povezavo uporablja obojestranske mikrovije in PTH, pri čemer uporablja slepe, vendar ne zakopane vaze.
Tip II. Določa eno samo plast microvia na eni ali na obeh straneh jedra. Za obojestransko povezavo uporablja obojestransko mikrovalko in PTH. Zaposluje slepe in zakopane vije.
Tip III. Določa vsaj dve plasti mikrovij na eni ali obeh straneh jedra. Za obojestransko povezavo uporablja obojestransko mikrovalko in PTH. Zaposluje slepe in zakopane vije.
Gradbena terminologija za določitev stopnje gradnje HDI:
· 1 + n + 1 = enojna plast mikrovije (v skladu s primere tipa I in tipa II zgoraj)
· 2 + n + 2 = 2 plasti mikrovij (po zgornjem primeru tipa III)
· 3 + n + 3 = 3 plasti mikrovij
