Shenzhen Uniwell Circuits Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev 4-slojne toge-fleksibilne plošče Uniwell vezij. Toge in upogljive plošče na Kitajskem podpirajo tudi storitve po meri po nizki ceni. Če nameravate kupiti visokokakovostno 4-slojno togo-fleksibilno ploščo Uniwell Circuits. Togo in prilagodljivo ploščo, dobrodošli, da dobite ponudbo iz naše tovarne.
Izdelki, kot so 4-slojne toge fleksibilne spojne plošče, združujejo strukturno stabilnost togih plošč tiskanih vezij z upogljivimi značilnostmi fleksibilnih FPC-jev, zaradi česar so visoko{1}}natančna vezja za visoko-elektronske scenarije. Sledi uvod v njihove osnovne funkcije in glavna področja uporabe:
Opis izdelka
plasti

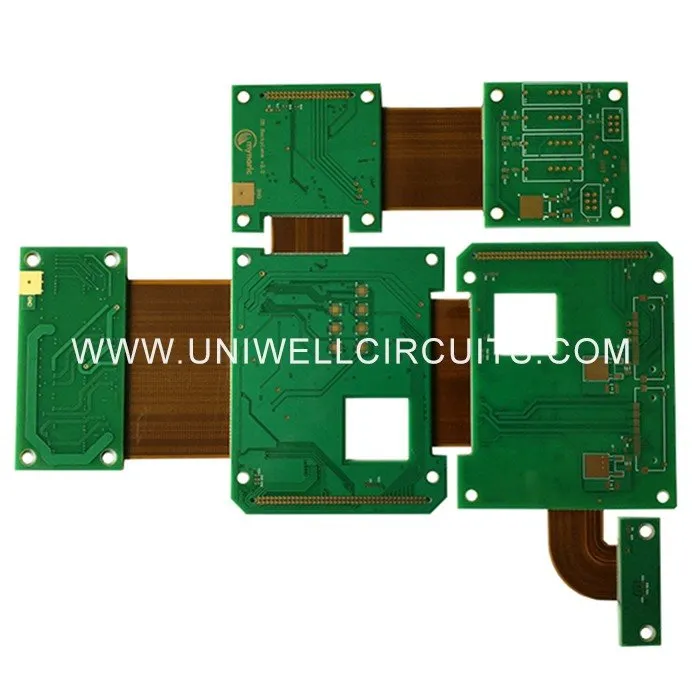

4 plasti trde-flex plošče
upogibna plošča, 1-slojni upogib, upogibna plast je na zunanji plasti, obstaja 5 upogibnih območij, širina sledi, razmik med sledmi 5mil, 5mil, spajkalni most 4mil, premer 170 mm
198 mm
Via v ploščici
Glavne značilnosti izdelka 4-slojne toge fleksibilne plošče
Obstajata dve glavni zreli strukturi za 4-slojno togo fleksibilno ploščo uniwell Circuit:
1-slojna fleksibilna zunanja struktura: izdelana iz -materiala brez halogenov S1150G, s širino/razmikom med črtami do 7/5 ml, ki podpira več neodvisnih postavitev togih območij in se prilagaja osnovnim zahtevam tridimenzionalnega sestavljanja.
2-slojna fleksibilna zunanja struktura: podpira tehnologijo slepih lukenj s širino/razmikom med črtami do 4 mil/3,3 mil in najmanjšim BGA 7,8 mil. Lahko se združi s pladnji FR4 za optimizacijo strukturne trdnosti in prilagoditev scenarijem ožičenja z večjo gostoto.
Ta vrsta izdelka lahko z integrirano kompresijsko zasnovo zmanjša več kot 60 % točk okvare povezave v primerjavi s tradicionalnimi razdeljenimi ploščami. Prestane lahko 100.000 dinamičnih preskusov upogibanja in vzdrži temperature v razponu od -55 stopinj do 125 stopinj. Hkrati lahko zmanjša velikost opreme za približno 40 % in težo za 30 %. Natančnost nadzora impedance lahko doseže ± 5 Ω, kar zagotavlja celovitost visokofrekvenčnega prenosa signala.
Glavna področja uporabe
Potrošniška elektronika: prenosni terminali, kot so zložljivi tečaji za telefone, pametne ure, slušalke TWS itd., ki zahtevajo tri{1}}dimenzionalno sestavljanje in imajo izjemno omejen notranji prostor.

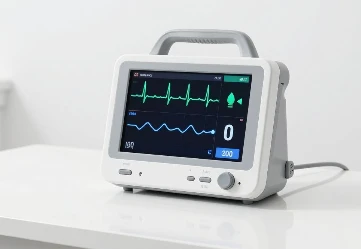

Medicinska oprema: endoskopi, polževi vsadki in druge diagnostične in terapevtske naprave za vsaditev ali prenos, ki zahtevajo-ukrivljeno ožičenje na velike razdalje in visoke zahteve glede zanesljivosti.
Avtomobilska elektronika: v avtomobilski navigaciji, radarski sistemi ADAS, centralni nadzorni moduli in drugo v avtomobilskih scenarijih, prilagojeno visokim zahtevam glede zanesljivosti in optimizacije prostora v avtomobilskem okolju.
Industrijska in vrhunska-oprema: scenariji visoke-gostote ožičenja, kot so industrijski nadzorni moduli in miniaturizirana komunikacijska oprema, ki se lahko uporablja tudi v miniaturizirani zračni opremi v vesolju.
Rojstvo in razvoj FPC in tiskanih vezij sta rodila nov izdelek toge-fleksibilne plošče. Zato se kombinacija toge-fleksibilne plošče nanaša na kombinacijo upogljivega vezja in togega vezja s stiskanjem in drugimi postopki v skladu z ustreznimi zahtevami procesa, pri čemer se tvori vezje z značilnostmi FPC in značilnostmi tiskanega vezja.
Prednosti in slabosti
Prednosti: Kombinacija toge-fleksibilne plošče ima značilnosti FPC in tiskanega vezja. Zato se lahko uporablja v nekaterih izdelkih s posebnimi zahtevami, tako s prilagodljivimi kot togimi območji, kar močno pomaga prihraniti notranji prostor, zmanjšati količino končnega izdelka in izboljšati učinkovitost izdelka.
Slabosti: Proizvodni proces toge-fleksibilne plošče je zapleten, težave pri izdelavi so velike, stopnja izkoristka je nizka in potrebnih je več materialov in delovne sile. Zato je njegova cena razmeroma draga, proizvodni cikel pa razmeroma dolg.
področje uporabe
Značilnosti toge-fleksibilne plošče določajo, da njena področja uporabe pokrivajo vsa področja uporabe FPC na tiskano vezje, kot so:
Mobilni telefon
Tipkovnica in stranski gumbi itd
Računalniki in LCD zasloni
Matična plošča in zaslon itd
CD Walkman
Diskovni pogon
ZVEZEK.
Zadnja uporaba
Komponente obesnega vezja (Su ensi. N ciruit) in XE embalažna plošča za trde diske (HDD).
