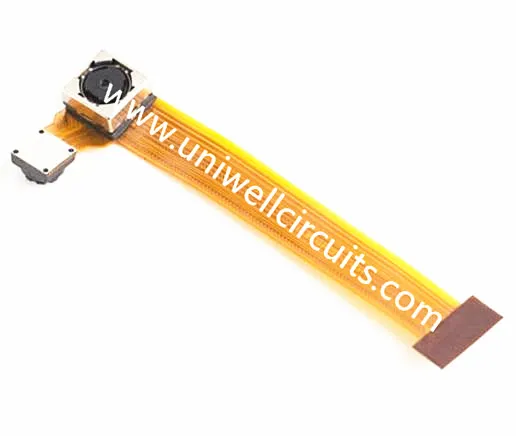

Sensor Control Enostranska fleksibilna PCB

Sensor Control Enostranska fleksibilna PCB

Kontrola senzorja Enostranski fleksibilni PCB 1.Proizvod opisuje specifikacijo Ime: Nadzor senzorja Enostranski Flexible PCB plasti: 1 Debelina: 0,12 mm Material: dvostranski elektrolitski material brez lepila. Debelina bakra: 1/2 OZ Površinska obdelava: 1 mikroinstalirano potopitev. Najmanjša širina linije ...

Kontrola senzorja Enostranska fleksibilna tiskana vezja

1.Proizvod opisujejo




Specifikacija
Ime: Senzorsko krmiljenje enostransko fleksibilno PCB
plasti: 1
Debelina: 0,12 mm
Material: dvostranski elektrolitski material brez lepila.
Debelina bakra: 1/2 OZ
Površinska obdelava: 1 mikroinstalirano potopitev.
Najmanjša razdalja med linijo in črto: 0,15 mm / 0,075 mm.
FR4 debelina ojačanja: 0,3 mm.
Uporaba: nadzor senzorja


Naj nakupna moč Uniwell Circuits dela za vas pri pridobivanju najnižjih stroškov PCB-jev!

Ko najdete najboljše cene na trgu, naj Uniwell najde poceni proizvajalec PCB, ki je pravi za vas. Poceni izdelava PCB ni naš cilj; poceni visoko kakovostne so!


Povejte svojim strokovnjakom, kaj potrebujete, in vam bomo zagotovili pravo izdelavo in montažo PCB. Pripravljeni smo in želimo, da vaše koncepte spremenimo v resničnost.


2.FPCB aplikacije

FPCB so široko uporabljeni v široko uporabljajo v komunikaciji, omrežju, digitalnih izdelkih, industrijskem nadzoru, medicinski oskrbi, aeronavtika in astronavtika, obrambno in vojaško polje itd.

Slike 214_ 副本 .jpg


3. Naše zmogljivosti

Vaš prilagodljiv PCB proizvodni nalog lahko spremenimo tako hitro kot 24 ur.
Layers: 20 (vključi 12 glave)
Line širina / prostor (mil) v notranjem sloju: 3/3, 3,5 / 3,5
Aspect ratio: 20: 1 (PTH); 1: 1 (slepi vias)
Min. premer vrtanja (mil): 6 (mehanski); 4 (laser)
Oddaljenost od vrtanja do vodnika (mil): 6
Toleranca za nadzor impedance (+/-): 10%


4.Izmanjša znanja --- Kako očistiti PCB
Tiskana vezja, zlasti tista, ki se uporabljajo v osebnih digitalnih pomočnikih (osebni digitalni pomočniki), kot so mobilni telefoni, imajo veliko zlorab. Poleg zbiranja prahu in umazanije, ki prodre v primere mobilnih telefonov, bralcev e-knjig in podobnih ročnih naprav, je znano, da PCB-ji trpijo zaradi potopitve in brizganja iz tekočin v vsakodnevni uporabi. Posledično se je pojavila storitvena industrija, ki zagotavlja storitve čiščenja in popravil PCB-jev, ki so izpostavljena onesnaževalcem, ne pa tudi fizičnega zloma PDA-jev in večjih naprav.
Čiščenje tiskanega vezja (PCB) za servisiranje izdelka visoke porabe je tako občutljiv postopek kot izdelava plošče. Povezave je mogoče poškodovati, komponente se zrahljane in materiali, ki so ogroženi, če se uporablja napačno čiščenje. Da bi se izognili temi pasti, morate enako skrbeti pri izbiri pravilnega načina čiščenja, kot ste to naredili pri načrtovanju, določanju in izdelavi plošče.

Katere so te pasti in kako se jim lahko izognete?
Spodaj bomo raziskali preverjene možnosti čiščenja PCB in nekatere pristope, ki jih morda želite utrujati.


Različne vrste kontaminantov

Obstajajo različne kontaminante, ki se lahko kopičijo na PCB. Napadanje kršitelja z ustrezno pravilno metodo bo učinkovitejše in učinkovitejše in povzroči manj glavobolov. Dry Contaminants (prah, umazanija)
Eden od najpogostejših pojavov je kopičenje umazanije ali prahu v ali okoli PCB-ja. Nežno z majhno, občutljivo ščetko, kot je čopič s kozicami, odstranite umazanijo in prah, ne da bi vplivali na sestavne dele. Obstajajo omejitve, na katerih lahko doseže celo najmanjša čopiča, na primer pod komponento.
Stisnjen zrak lahko doseže veliko področij, vendar lahko poškoduje življenjsko pomembne povezave, zato ga je treba uporabljati z izjemno skrbnostjo.
Posebej izdelani sesalniki za elektronske komponente so tudi možnost, vendar ne morejo doseči povsod.


Mokri kontaminanti (grime, voskasto olje, tok, soda)

Visoka temperaturna delovanja lahko povzročijo, da nekateri deli, ki so premazani v vosku, postanejo magneti za prah in umazanijo, kar povzroča lepljivo sesanje, ki ga s krtačo ali vakuumom ni mogoče odstraniti. Ali pa izdelek dobi kopel lepljive sode, zaradi česar je krovu grdo nered. Kakorkoli, te snovi je treba rešiti, preden se gradi in vpliva na delovanje.
Večino gume lahko odstranite s čistilnim sredstvom, kot je izopropil alkohol (IPA) in Q-konico, majhna krtača ali čista bombažna krpa. Čiščenje PCB-ja s topilom, kot je IPA, je treba opraviti le v dobro odzračevalnem okolju, idealno pod napo.
Kot alternativo se lahko uporabi demineralizirana voda. Prepričajte se, da odstranite morebitno prekomerno vlago in pravilno posušite desko (nekaj ur v nizki temperaturi lahko učinkovito odstrani preostalo vlago.)
Obstaja več komercialno dostopnih PCB čistilnih sredstev poleg IPA, od acetona do kemikalij, izdelanih za čiščenje elektronike. Različna čistilna sredstva lahko obravnavajo določene vrste onesnaževal, kot so spajkanje ali vosek. Upoštevajte, da lahko ostra čistilna sredstva odstranijo oznake komponent ali povzročijo poškodbe plastičnih mas ali elektrolitskih jopičev kondenzatorja ali drugih eksotičnih sestavin, kot so senzorji za vlago, zato se prepričajte, da ne uporabljate preveč močnega čistilnega sredstva. Če je to mogoče, preizkusite čistilec na starih komponentah ali priključku, vam ni treba biti prepričan, da ne naredite več škode kot dobrega.


Ultrazvočno čiščenje PCB

Ultrazvočni čistilni stroji uporabljajo visoke frekvence, ki povzročajo kavitacijo; nasilna implozija milijarde minutnih mehurčkov v čistilni raztopini, ki jo vsebuje ultrazvočni rezervoar za čiščenje. Mehurčki so ustvarjeni s pomočjo pretvornikov, vezanih na dno posode in vzbujanih na ultrazvočne frekvence s strani generatorjev. Blokada teh mehurčkov razstreli onesnaževala na površini očiščenih delov.
Ultrazvočno lahko opredelimo kot zvočne valove, ki imajo frekvence nad zgornjo mejo običajnega območja človeškega sluha, kar je približno 20 kilohertz (20 kHz ali 20.000 ciklov na sekundo). Medtem ko je to res, ultrazvočni čistila pri delovanju lahko slišijo zaradi delovanja, ki ga ustvarjajo tisto, kar imenujemo ultrazvočna kavitacija.
Ta tehnika je izgubila nekaj koristi kot metodo čiščenja, saj lahko povzroči poškodbe komponent ali popusti povezave, skupaj z umazanijo in umazanijo. Pravzaprav je NASA izdala direktivo, da ne uporablja več ultrazvočnega čiščenja (stran 31, oddelek 7.1.4), saj lahko nenamerno povzroči ločitev končnih pokrovov komponent in dejansko povzroči poškodbe veznih žic in veznih žic, ki so notranji na IC prek ultrazvočna prevodnost ultrazvočne energije preko integriranega veznega vodila.
To je rekel, še vedno obstaja mesto za ultrazvočne aplikacije za čiščenje. Ultrazvočni proces čiščenja lahko doseže najtežje in najtežje dosegljive kraje pod komponentami z visoko gostoto na večini vseh delov vezja. To ne velja za naprave SMD, ki imajo majhne reže, ki so manjše od površinskega napetostnega koeficienta čistilne tekočine. Vendar pa je postopek hiter in na voljo so številni stroji z visoko zmogljivostjo, ki omogočajo čiščenje potreb po čiščenju.


Zaključek

Obstajajo podjetja, ki so specializirana za čiščenje PCB. Upoštevajte, da mi (Uniwell Circuits) ne nudimo storitev čiščenja PCB! Smo vrhunski ponudnik izdelave in montaže PCB.
Odvisno od vaše potrebe - kot je velika količina plošč, kaj je treba očistiti in kako občutljiva je plošča - vam lahko pošilja v iskanju zunanjega izvora za vaše potrebe čiščenja.
Če imate nenehno težave s ploščami, ki jih je treba očistiti, je lahko v procesu načrtovanja ali izdelave nekaj pomembnejšega, ki ga je treba preučiti. Naši inženirji za svetovanje vam lahko pomagajo določiti problem in pripraviti dolgoročno rešitev za boljše zagotavljanje, da so PCB-ji še vedno čisti in v operativnih tolerancah.
Čiščenje PCB-ja ni nujno zastrašujoče. Upoštevanje zgornjih nasvetov in nasvetov bo pomagalo pri zagotavljanju pravilnega čiščenja.
