Uniwell Circuits OSP skener flex vezja

Uniwell Circuits OSP skener flex vezja

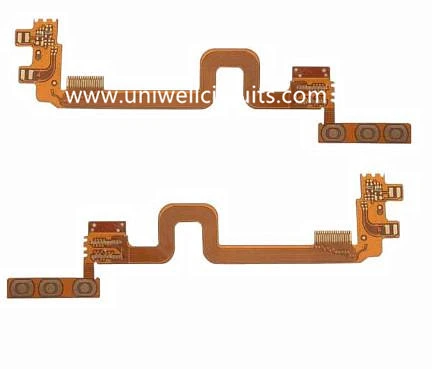

OSP Scanner Flex Circuit Board 1. izdelek opisuje Specifikacije Scanner, uporablja optoelektronsko tehnologijo in digitalno obdelavo za pretvorbo grafike ali slikovnih informacij v digitalne signale na način skeniranja. Razlog, zakaj lahko deluje, je visokokakovosten FPC. Skenerji podjetja Xinda PCB/PCBA...
Pošlji povpraševanje

Shenzhen Uniwell Circuits Co., Ltd. je eden od vodilnih proizvajalcev in dobaviteljev Uniwell Circuits OSP skenerja flex vezja na Kitajskem, prav tako podpira prilagojene storitve z nizko ceno. Če nameravate kupiti visokokakovostno vezje optičnega bralnika Uniwell Circuits OSP flex, dobrodošli, da dobite ponudbo iz naše tovarne.



Postopek izdelka

Sloji:

20 (vključuje 12 slojev)

Širina črte/prostor (mil) v notranji plasti:

3/3, 3.5/3.5

Razmerje stranic:

20:1 (PTH); 1:1 (slepi prehodi)

Min. premer vrtalne luknje (mil):

6 (mehanski); 4 (laser)

Razdalja od vrtanja do prevodnika (mil):

6

Površinska obdelava:

ENIG (1 do 2 mikropalca)

Toleranca za nadzor impedance (+/-):

10%

Glavne lastnosti izdelka



Substrat in struktura: z uporabo poliimidnega PI fleksibilnega substrata v kombinaciji z OSP organsko spajkalno zaščitno površinsko obdelavo je debelina filma nadzorovana na 0,25–0,35 μm, celotna struktura podpira dinamično upogibanje in sposobnost proti upogibanju lahko doseže več kot 150000-krat.
Zmogljivost ožičenja visoke gostote: najmanjša širina/razmik med črtami lahko doseže 3/3mil, kar je primerno za natančne zahteve prenosa signala znotraj optičnega bralnika. Ploskost blazinice je manjša ali enaka 5 μm, s čimer se izognemo navideznim težavam pri spajkanju in premoščanju v embalaži z majhnim razmikom.
Zmogljivost visoke zanesljivosti: integrirana prilagodljiva zasnova zmanjšuje točke okvare povezave, ki jih povzročajo tradicionalni priključki, in pokriva temperaturno območje od -55 stopinj do 125 stopinj, antioksidacijski cikel pri vakuumsko zaprtem shranjevanju pa lahko doseže 3-6 mesecev.
Stroškovne in okoljske prednosti: postopek OSP ne zahteva prevleke iz plemenitih kovin, celostni proizvodni stroški pa znašajo le 1/3 do 1/5 postopka potapljanja, kar je v celoti v skladu z okoljskimi standardi RoHS in brez tveganja onesnaženja s težkimi kovinami.

Tipično aplikacijsko okolje



Scenarij običajnega pisarniškega optičnega bralnika: primeren za običajna pisarniška okolja pri sobni temperaturi, zmožen prenesti običajni dvig delovne temperature v opremi, izpolniti zahteve glede dinamičnega upogibanja povratnega gibanja glave optičnega bralnika in dolgo časa stabilno prenašati signale slikovnega senzorja.
Scenarij industrijskega optičnega bralnika: Lahko se prilagodi okolju v industrijskih delavnicah z visoko temperaturo in visoko vlažnostjo 40 stopinj/85 % RH. V kombinaciji z raztopino OSP, odporno na vlago, lahko doseže več kot 2000 ur površinske oksidacije brez bakra, kar izpolnjuje zahteve dolgoročnega neprekinjenega delovanja v industrijskih obratih.
Scenarij prenosnega ročnega optičnega bralnika: z izkoriščanjem lahkih in upogljivih lastnosti upogljivih plošč je mogoče doseči 3D ožičenje znotraj omejenega prostora naprave, kar pomaga zmanjšati prostornino naprave za približno 40 % in izpolniti zahteve glede majhne teže in prostornine prenosnih naprav.
Meja okoljske prilagoditve: ni priporočljivo, da ga uporabljate v ekstremnih okoljih, kot so prostori avtomobilskega motorja z visoko korozijo in dolgotrajne temperature, ki presegajo 125 stopinj. Prav tako ni primeren za scenarije, ki zahtevajo večkratna popravila in varjenja, da bi se izognili prezgodnji odpovedi prevleke OSP in vplivali na zanesljivost varjenja.





Prednost skenerja FPC:
1) Na Kitajskem sestavljamo tiskana vezja z 10-letnimi izkušnjami, zlasti v FPC.
2) Certificirano UL&RoHS&ISO9001.
3) 100% QC pregled pred pošiljanjem.
4) Osredotočite se na velika mešana, nizka in srednje velika naročila
5) Profesionalna storitev na enem mestu sprosti vašo energijo, da se osredotočite na proizvodnjo in trženje.
6) Nudimo celotno paleto storitev testiranja:
AOI, testiranje vezij, rentgensko slikanje za BGA in funkcionalno testiranje.
7) Lasten neodvisni inženirski oddelek lahko strankam pomaga pri oblikovanju od koncepta do dejanskega končnega izdelka.
