Shenzhen Uniwell Circuits Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev pametnih slušalk Uniwell Circuits HASL z dvoslojnim upogljivim tiskanim vezjem na Kitajskem, prav tako podpira prilagojene storitve z nizko ceno. Če nameravate kupiti visokokakovostne pametne slušalke Uniwell Circuits HASL z dvoslojnim upogljivim tiskanim vezjem, dobrodošli, da dobite ponudbo iz naše tovarne.

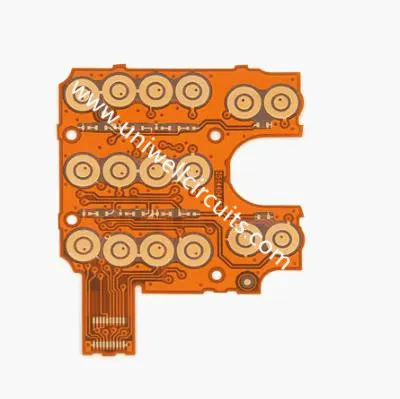

To dvoslojno upogljivo tiskano vezje je prilagojeno upogljivo vezje, ki ga je lansiralo podjetje Uniwell Circuits za pametne avdio naprave. Sprejema postopek površinske obdelave z vročim zrakom HASL in uporablja poliimid (PI) kot jedrni substrat. Celotna zgradba je lahka, tanka in kompaktna, z več sklopi kontaktov gumbov in izhodnimi priključki za signale, ki so rezervirani za ozek prostor za namestitev v pametnih slušalkah.
Postopek izdelka
Kategorija izdelka:
večslojna mehka plošča
Struktura materiala:
dvostransko lepilo + rumena prekrivna folija z nizkimi izgubami + (črtni baker + lepilo + visokofrekvenčni srednji poliimidni osnovni material + lepilo + črtni baker) + rumena prekrivna folija z majhnimi izgubami
Odpornost:
prosto upogibanje in navijanje
moški:
+ / - 0.03 mm
Debelina:
0.15 mm
Ojačitev:
sprednja in zadnja 0,15 mm ojačitev iz jeklene pločevine
Proizvodni proces:
spajkalna prevleka, prevleka s čepom, pokrivna plast, prekrit s filmom, upornost - spajkanje, zaščitna torzija
Površinska obdelava:
1 do 2 mikropalca potopljenega zlata
Najmanjša širina vrstice/razmik med vrsticami:
0,06 mm/0,09 mm
Uporaba:
Pametne slušalke
Osnovne funkcije
Zanesljivost postopka: s sprejetjem zrelega postopka izravnave z vročim zrakom HASL se na površini spajkalne blazinice oblikuje enakomerna zaščitna plast na osnovi kositra, ki izolira zrak in vlago ter prepreči oksidacijo površine bakra. Močljivost pri varjenju je odlična, stroški pa se lahko zmanjšajo za 30% -50% v primerjavi z drugimi rešitvami površinske obdelave, kar je primerno za potrebe množične proizvodnje potrošniške elektronike.
Fleksibilna prilagodljivost: Skupna debelina je nadzorovana v območju 0,1–0,3 mm in jo je mogoče prosto upogniti glede na strukturo ohišja slušalke. Po 100.000 preskusih dinamičnega upogibanja pokriva območje temperaturne odpornosti od -55 stopinj do 125 stopinj in ne bo prišlo do zloma vrvi zaradi rahle deformacije med vsakodnevnim nošenjem.
Visoka gostota ožičenja: najmanjša širina/razmik med črtami lahko doseže 3/3 mil, združuje več sklopov ključnih kontaktov in prenosnih linij signala na omejeni površini plošče, zmanjšuje uporabo priključkov znotraj tradicionalnih slušalk in zmanjšuje celotno glasnost naprave za približno 40 % in težo za 30 %.
Celovitost signala: Optimizirana zasnova impedance vezja z natančnostjo nadzora impedance ± 5 Ω, učinkovito zmanjšanje elektromagnetnih motenj, zagotavljanje jasnosti zaznavanja mikrofona in prenosa zvoka ter izogibanje popačenju zvoka in težavam z odklopom signala.
Tipični scenariji uporabe
Prave brezžične slušalke TWS: lahko integrirajo gumbe na dotik in signalne linije mikrofona, razširijo sprejemni modul na položaj ušesnega čepka blizu ušesnega kanala, močno izboljšajo učinek zmanjšanja hrupa pri klicih in stisnejo notranji prostor slušalk s prepogljivim ožičenjem, povečajo kapaciteto baterije in podaljšajo življenjsko dobo baterije.
Slušalke Bluetooth, ki visijo na vratu: Prilagodljivo ploščo je mogoče razporediti vzdolž ukrivljene strukture obešanja na vratu, s čimer nadomeščajo tradicionalna raztresena trda vezja, zmanjšujejo točke okvare povezave in izboljšajo upogibno vzdržljivost dela, ki visi na vratu.
Naglavne pametne slušalke: uporabljajo se za medsebojno povezovanje signala v pregibnem območju naglavnega traku, nadomeščajo zlahka poškodovane tradicionalne žice, izboljšujejo zanesljivost naglavnega traku po večkratnem upogibanju in poenostavljajo notranji postopek sestavljanja.
Tehnična specifikacija FPC
Plasti: 20 (vključno z 12 plastmi)
Širina črte/prostor (mil) v notranji plasti: 3/3, 3,5/3,5
Razmerje stranic: 20:1 (PTH); 1:1 (slepi prehodi)
Min. premer vrtalne luknje (mil): 6 (mehanski); 4 (laser)
Razdalja od vrtanja do prevodnika (mil): 6
Toleranca za nadzor impedance (+/-): 10%
