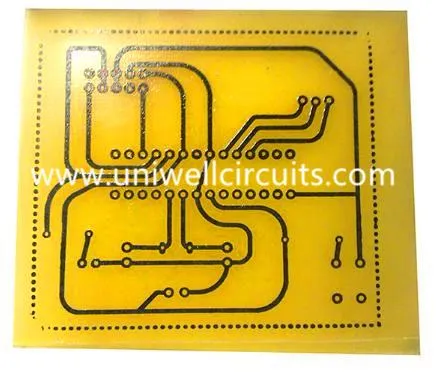

Tiskano vezje Flex Power Bank
1.Proizvod opisujejo
Osnovni parametri: materialna struktura: dvostransko lepilo + rumena barvna folija z nizko izgubo + (linija baker + lepilo + visokofrekvenčni dielektrični poliimidni osnovni material + lepilo + linijski baker) + film z nizko izgubo rumene barve.
Odpornost: brez upogibanja in zvijanja.
Moški: + / - 0,03 mm
Debelina: 0,15 mm
Okrepitev: pozitivna in negativna ojačitev jeklene pločevine 0,15 mm.
Proizvodni proces: spajkalni premaz, vtiskovanje, prekrivni sloj, prevlečeni s filmom, zaščitni upogibni zaščitni zavoji.
Površinska obdelava: zlato (zlato) 1 ~ 2 mikroinž.
Najmanjša širina linije / linije: 0.06mm / 0.09mm.
Uporaba: Power Bank
2. Informacije o podjetju
Uniwell Circuits Co, Ltd, je bil ustanovljen v Shenzhen, Kitajska v aprilu 2007. Uniwell Circuits je visokotehnološko podjetje, ki se osredotoča na načrtovanje, razvoj, proizvodnjo in prodajo visoko preciznih dvostranskih in večplastnih PCB (Printed Circuit Board) posebne v hitrem obratu, prototip, srednji in veliki obseg.
Kot Kitajska PCB House, ponujamo različne prilagojene PCB in montažne storitve po veliko nižji ceni z zanesljivo kakovostjo kot dobavitelji iz drugih držav. Lahko vam zagotovimo pokritje prototipa protokola PCB, izdelave PCB po meri na elektronsko montažo, vse s 100-odstotno garancijo kakovosti. Veselimo se vzpostavitve dolgoročnega partnerstva na Kitajskem.
3.Faktorska tehnologija izdelave
Prototip tehnologije
Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
Tehnologija masovne proizvodnje
Material | FR4 (normalno ali visoko TG ali brez halogena) |
CEM-3 Al temelji | |
Max. Končna velikost plošče | 540 x 620 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0,2mm |
Aspect obrok | 12:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm in +/- 0,05 mm in +/- 0,05 mm |
Max. Layer Count | 12 |
Max. debelina bakra | 3 OZ notranji sloj / 4OZ zunanji sloj |
Ciljna toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 4 / 4mil |
BGA smola | 10mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG (+ G / F), Immersion silver / Tin OSP, Maska za lajšanje, Karbonska pasta |
4. Uveljavljanje kakovosti
Kakovost je kri proizvajalca elektronike, zato je nadzor kakovosti nadgrajen v vseh fazah izdelave elektronike. Kot ponudnik rešitev EMS, ki služi industriji vesoljske in zdravstvene oskrbe, nadzor kakovosti ni nikoli mogoče zanemariti. Za kontrolo kakovosti med procesom je treba zaključiti vsako fazo nad strogimi inšpekcijskimi pregledi in po tem, ko se opazi napake, se nemudoma izvede predelava ali sprememba. Za kontrolo kakovosti po končani obdelavi je odvisna od opreme za napredne preglede, kot je rentgenski pregled, tako da so lahko pred pakiranjem in dostavo izpostavljeni skriti napadi. Mi smo v celoti ISO9001: 2008, UL in RoHS certificirano.
