Dvostranski prožni PCB za prenosni računalnik
1.Proizvod opisujejo
Specifikacija

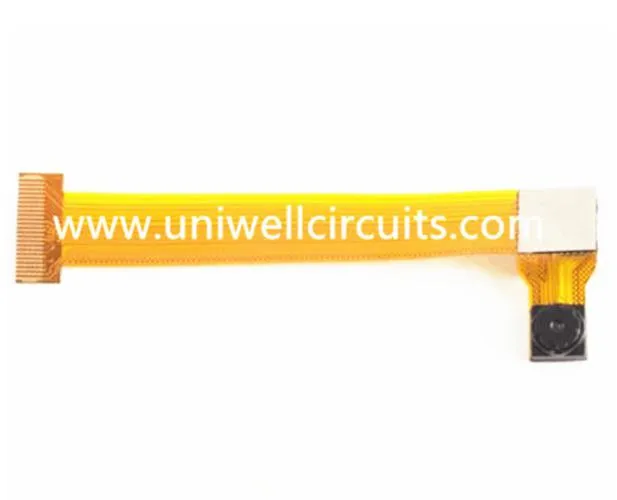

Ime: Dvostranski prožni PCB za prenosni računalnik
plasti: 2
Debelina: 0,12 mm
Material: dvostranski elektrolitski material brez lepila.
Debelina bakra: 1/2 OZ
Površinska obdelava: 1 mikroinstalirano potopitev.
Najmanjša razdalja med linijo in črto: 0,15 mm / 0,075 mm.
FR4 debelina ojačanja: 0,3 mm.
Uporaba: prenosni računalnik
Prilagodljiva tiskana vezja ponujajo široko paleto fizičnih in električnih rešitev za medsebojno povezovanje, ki jih ni mogoče doseči s togi rešitvijo tiskanega vezja. Z desetletno izkušnjo množične proizvodnje Uniwell je vodilni proizvajalec materialov za pretvorbo materialov, izdelavo in sestavo komponent v prožna tiskana vezja.
2.Our dobavitelji
Imamo dolgoročno partnerstvo s svetovnimi vrhunskimi dobavitelji.
Razviti močne dobavne odnose z jasno sporočanjem naših potreb in pričakovanj. Vključimo dobavitelja v našo kakovostno filozofijo in skupaj sodelujemo pri vrednotenju novih izdelkov in procesov.
3. Uporaba
Večina fleksibilnih vezij so pasivne ožičene strukture, ki se uporabljajo za medsebojno povezavo elektronskih komponent, kot so upor, kondenzatorji, integrirana vezja in podobno, nekateri pa se uporabljajo le za povezovanje med drugimi elektronskimi sklopi tudi neposredno ali s pomočjo spojnikov. V avtomobilskem polju se uporabljajo fleksibilna vezja v ploščah aparatov, podvodnih kontrolah, vezjih, ki jih je treba prekriti v čeljusti kabine, in v sistemih ABS.
4.Nastavljivo znanje --- Fleksibilne strukture vezij
Obstaja nekaj temeljnih konstrukcij pločevinastih vezij, vendar obstajajo pomembne razlike med različnimi vrstami pogojev v njihovi proizvodnji. Sledi ocena najpogostejših vrst konstrukcij prilagodljivih vezij.
Enostranska gibka vezja
Enostranska gibka vezja vsebujejo en sam prevodni sloj, pripravljen iz kovinskega ali prevodnega (polnjenega polimera) polimera na fleksibilnem dielektričnem filmu. Funkcije za izvajanje komponent so na voljo samo z ene strani. V osnovni foliji se lahko ustvarijo luknje (izvrtane ali laserske), da se komponentni vodi lahko prenesejo med medsebojno povezavo, običajno s spajkanjem. Enostranske upogibne tokokrogi so lahko izdelani z ali brez zaščitnih prevlek kot pokrivne plasti ali pokrivni premaz, vendar je uporaba zaščitne prevleke nad tokokrogom najpogostejša praksa.
Izvedba površinskih montažnih naprav na razpršenih prevodnih folijah je omogočila izdelavo navideznih LED-filmov, ki se uporabljajo v stekleni stekleni plošči, pa tudi pri fleksibilnih avtomobilskih svetlobnih kompozitih.
Dvostranska gibka vezja
Dvostranske vezne plošče so fiksni tokokrogi z dvema vodnikoma. Fizične tokokroge se lahko proizvajajo z luknjami ali brez njih, čeprav je premer plasti skozi luknjo veliko bolj splošen. Ko konstruiranje brez prekrivanja skozi luknje in funkcije povezav preprosto dostopa z ene strani, je vezje opredeljeno kot "tip 5" glede na vojaško stanje.
To ni splošna praksa, vendar je to možnost, na obeh straneh tokokroga so predvideni zaključki za elektronske aparate, s čimer se omogoči namestitev naprave na vsaki strani. Glede na konstrukcijske potrebe lahko dvostranske upogibne tokokrogi izdelamo z zaščito pokrivnih slojev na eni ali obeh straneh končnega vezja, vendar se večinoma pogosto oblikujejo z zaščitno plastjo na obeh straneh. Ena glavna prednost te vrste substrata je, da omogoča enostavno pripravo povezav. Številna enostranska vezja so zgrajena na dvostranski podlagi takoj, ko imajo eno od dveh povezav.
Kiparsko fleksibilna vezja
Skulpturirane tokokroge flex so nova ločitev značilnih struktur fleksibilnih vezij. Razvit postopek vključuje posebno metodo večslojnega jedkanja, ki omogoča fleksibilno vezje, ki omogoča fleksibilno vezje, končali bakrene prevodnike, pri katerih se debelina vodnika razlikuje na več mestih po njihovi dolžini. (tj. vodniki so tanki na fleksibilnih področjih in debeli na povezovalnih točkah).
Večplastna gibka vezja
Flex vezja imajo tri ali dodatne plasti prevodnikov, ki so znane kot večplastne upogibne kroge. Običajno so plasti med seboj povezane z luknjami skozi luknje, čeprav to ni pogoj za opredelitev, saj je verjetno, da dobite odprtine za dostop do funkcij na nižji ravni. Plasti večslojnega upogibnega kroga se lahko med seboj neprestano medsebojno medsebojno laminirajo, z opaznim izjemo območij, ki se ukvarjajo s prekrivanjem lukenj. Praksa neredne laminacije je seznanjena s primeri, ko je obvezna največja fleksibilnost. To se doseže z zapuščanjem neomejenih področij, kjer koli se bo pojavilo upogibanje ali upogibanje.
Togi krilci
Krmilni tokokrogi so hibridni proizvodni flexni krog, sestavljen iz toge in fleksibilne podlage, ki so medsebojno laminirani v eno strukturo. Trdno-flex vezja se ne sme zamenjati s rigidiziranimi fiksnimi konstrukcijami, ki so samo vezni tokokrogi, na katere je pritrjena ojačitev, da lokalno vzdržujemo težo elektronske naprave. Zategnjeni ali utrjeni upogibni krogotoki lahko vsebujejo eno ali več prevodnih plasti. Medtem ko sta oba izraza morda primerljiva, pomenita proizvode, ki so razumno drugačni. Plasti togega upogiba so ponavadi električno medsebojno povezani s pomočjo prekritih lukenj. V letih, togo-flex krogih vključujejo čudovito priljubljenost med oblikovalci vojaških izdelkov; čeprav je tehnologija izboljšala uporabo v komercialnih izdelkih.
Medtem ko je pogosto previden poseben izdelek za aplikacije z nizko porabo in izzivov, je Compaqov računalnik pripravil izjemne napore za uporabo te tehnologije pri izdelavi plošč za prenosni računalnik v devetdesetih letih. Čeprav je računalniški glavni togi-flex PCBA ne upogibajo z uporabo, naslednja zasnova podjetja Compaq je uporabila toge-flex vezje za šarnirski ekspresijski kabel, ki je med preskusom prešel 10 tisoč ali več upogibov. Do leta 2013 je uporaba toge-flex vezij v prenosnih računalnikih kupcev zdaj znana. Trdno-flex plošče so na splošno večplastne strukture; vendar se občasno uporabljajo dve kovinski sloji.
