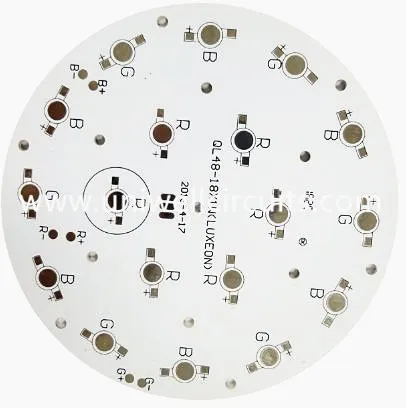

Aluminijasto vodilo z veliko močjo pod vodstvom svetlobe gola vezja
1.Proizvod opisujejo
● Debelina: 0,06 palca (1,5 mm)
● Izolacijska plast: 3,94 mil (100 μm)
● Debelina bakra: 1,38 mil (35 μm) Cu, enostranski
● Barva maske za lase: črna ali bela
● Silkscreen barva: bela ali črna
Izdelujemo kovinsko jedro tiskanih vezij za visoko moči LED luči aplikacije 1.6mm aluminija 75 mikronov dielektrični sloj in 35 mikronov bakra. Smo vodilni v proizvodnji Aluminijevih osnovnih kovinskih PCB-jev (MC-PCB) za vse vrste LED luči visoke moči. Naši MC-PCB-ji se lahko uporabljajo za Down Lights / Spot Lights / Street Lights / Solar Lights / Home Lights / Strip / Cove Lights itd.
2. Informacije o podjetju
Uniwell Circuits Co, Ltd vam omogoča zelo udobje in ceno za tiskalnik (PCB) proizvajalec in montažo. Ponujamo široko paleto prilagojenih tiskanih vezij, zmogljivosti PCB, da ustrezajo vsem našim strankam zahteve PCB.
Vsi sklopi PCB in PCB ustrezajo standardu IPC-A-600F razreda 2 in razreda 3 ali višji. Smo ISO9001: 2008, UL certifikati in naši izdelki so vsi certificirani RoHS.
3.PCB proizvodne zmogljivosti:
Uniwell ima močno ekipo R & D, tako da vam lahko ponudimo storitev na enem mestu.
Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
4.Kvalitetni sistem
Uniwell y opravil ISO9001 potrdilo, kakovost je naše življenje, in procesni nadzorni sistem je zelo popoln na Kitajskem.
5. Izberite Uniwell za vse vaše potrebe izdelave in montaže PCB
V Uniwellu smo hitro, stroškovno učinkovito in se držimo zelo strogih standardov kakovosti. Naša ekstremna pozornost do detajlov in skrbi za velike ali male projekte je, zakaj imamo 99-odstotno oceno zadovoljstva strank in zaupanje podjetij po vsem svetu.
Za več informacij o naših storitvah, zmogljivostih in načinih, kako rešiti težave s PCB-jem, izpolnite naš spletni kontaktni obrazec. Prav tako lahko stopite v stik z nami prek telefona ali spletnega klepeta. Takoj bomo odgovorili z vsemi informacijami, ki jih potrebujete.
6.FAQ
Q: Je varna za moj PCB design za proizvodnjo?
Vse avtorske pravice kupca nikoli ne bodo izdelale plošče PCB za nekoga drugega z vašimi datotekami, razen če prejmemo pisno.
V: Kateri formati datotek sprejemate za produkcijo?
Gerberova datoteka: CAM350 RS274X
PCB datoteka: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, beseda, txt)
V: Če imate v svoji zasnovi samo manjše spremembe, zaračunavamo orodje NRE?
Ko spremenite svojo tiskano vezje, mu dodelimo povsem novo orodje. To preprečuje, da bi uporabljali stare umetniške ali računalniške programe. Celo manjša sprememba bo zahtevala enak postopek kot nove datoteke, zato se lahko zaračuna orodje. Za podrobnosti se obrnite na svojega prodajalca.
V: Kakšna je naša garancija na PCB-je?
Naše gole plošče jamčimo za napake v materialih in izdelavi ob normalni uporabi v obdobju 90 dni od datuma pošiljanja ("garancijsko obdobje"). Če pride do okvare in je v garancijskem roku prejel veljaven zahtevek, bomo po lastni izbiri za vse gole plošče, ki jih bomo vrnili in potrdili, da ne ustrezajo specifikacijam naročila in / ali veljavni kakovosti in sprejemljivosti standarde bodisi (I) zamenjajo brezplačno karto brezplačno ali (II) izdajo kredit v višini prvotne nabavne cene gole plošče.
Priljubljena oznake: aluminij visoke moči LED ulice svetlobe golo vezje, Kitajska, dobavitelji, proizvajalci, tovarne, poceni, po meri, nizka cena, visoka kakovost, kotacija
