Shenzhen Uniwell Circuits Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev plošč za vesoljsko uporabo Uniwell Circuits na Kitajskem, prav tako podpira prilagojene storitve z nizko ceno. Če nameravate kupiti visokokakovostno ploščo za vesoljsko uporabo Uniwell Circuits, dobrodošli, da dobite ponudbo iz naše tovarne.

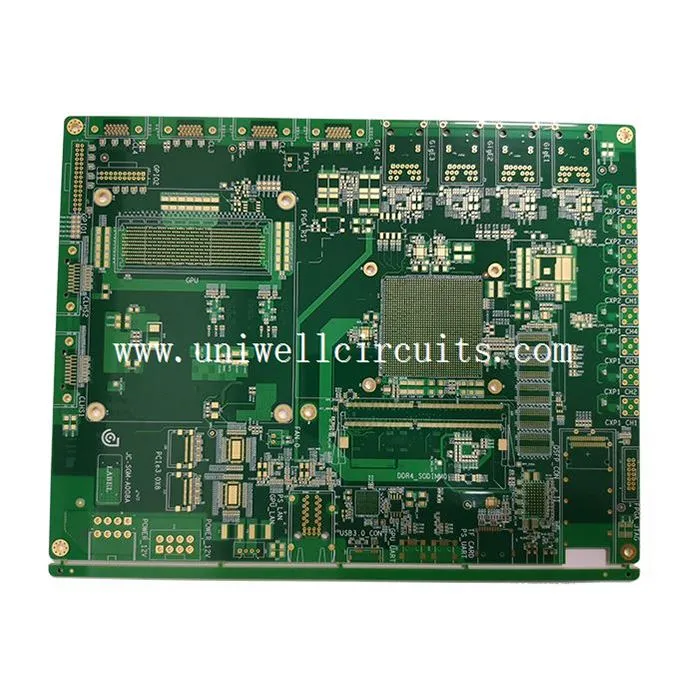

Visoko natančna več{0}}slojna tiskana vezja, posebej zasnovana za letalsko in vesoljsko industrijo, ki se opirajo na vrhunsko-tehnologijo vezij, ki jo je zbralo podjetje Uniwell Circuits, imajo širok in kritičen obseg uporabe v vesoljskih scenarijih
Opis izdelka
plasti
16 plasti visokofrekvenčne plošče
Material
TU872SLK
Notranji prostor
5 mil
8 skupin povratnega vrtanja
1-2,1-4,1-6,1-11,16-4,16-6,16-8,16-13
izolacijski sloj za vrtanje nazaj
4 mil
zabodel
2 mil
Glavne lastnosti izdelka
Ta tip plošče za uporabo v vesolju spada med visoko zanesljiva posebna tiskana vezja z več zmogljivostmi za prilagajanje težkim letalskim in vesoljskim okoljem:
Prednosti materiala in zmogljivosti: nekateri visokofrekvenčni modeli z uporabo posebnih podlag z visoko TG in nizko dielektrično izgubo- uporabljajo podlage, polnjene s PTFE/keramiko, ki lahko ohranijo izjemno nizke izgube pri prenosu signala v visokofrekvenčnem območju nad 10 GHz in lahko prenesejo ekstremne temperaturne razlike, močne vibracije in okolja z visokim sevanjem v vesoljskih scenarijih.
Zmogljivost visokonatančnega procesa: podpira natančnost širine/razmika med črtami do ± 15 μm, nadzor tolerance impedance znotraj ± 5 %, lahko doseže zasnovo sklada poljubnega vrstnega reda HDI 1-4 reda, ki se ujema z natančnimi procesi, kot so mikro slepe luknje, hrbtni vrtalniki in luknje za diske, kar močno izboljša gostoto ožičenja in se prilagodi čipom z visoko integracijo in kompleksnim zahtevam prenosa signala letalske vesoljske opreme.
Pokritost z več kategorijami: Poleg običajnih visokih-plošč je mogoče prilagoditi tudi posebne vrste plošč, kot so toge fleksibilne kompozitne plošče in visoko-frekvenčne-hitrostne plošče, da izpolnijo posebne potrebe tri{3}}upogibnega ožičenja in visoko-napajalnika za vesoljsko opremo.
Glavna področja uporabe v letalstvu
Satelitska komunikacijska oprema: kot glavni nosilec satelitskega komunikacijskega prenosa signala lahko doseže visoko-hitrostni prenos signala na ravni 25 Gbps, znatno zmanjša stopnjo napak signala in zagotovi stabilnost komunikacijske povezave vesolje-zemlja.
Sistem letalske elektronike na krovu: uporablja se za osnovne module, kot so krmiljenje leta, zaznavanje navigacije in obdelava nalog letala, kar zagotavlja celovitost signala in zanesljivost delovanja sistema letalske elektronike v okolju s široko temperaturo in močnimi motnjami na krovu.
Oprema za izstrelitev in raziskovanje vesolja: visoko integrirane računalniške enote, primerne za rakete in sonde v globokem vesolju, ki podpirajo dolgoročno-stabilno delovanje opreme v ekstremnih vesoljskih okoljih in izpolnjujejo stroge zahteve glede visoke zanesljivosti tiskanih vezij za vesoljske misije.
