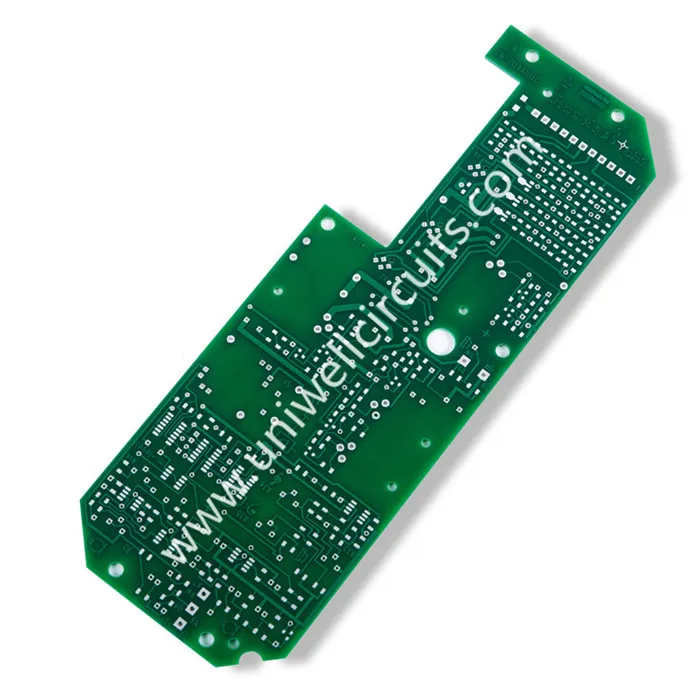

PCB za krmiljenje motorja
1. Opis izdelka
Specifikacija:
Material: FR-4
Debelina plošče: 1,6 mm
Teža bakra: 1oz
Debelina bakra: 18um
Površinska obdelava: brez svinca HASL
FR-4 (ali FR4) je označba razreda NEMA za stekleno ojačane epoksi laminatne materiale. FR-4 je kompozitni material, sestavljen iz tkane fiberglass tkanine z vezivom epoksidne smole, ki je odporna na plamen (samo-gašenje). To je običajen material v Uniwellu, na zalogi vedno imamo to vrsto materiala. Če nam pošljete količino, vam ni treba skrbeti za pomanjkanje gradiva.
2.PCB specifikacije:
| Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
3. Nakup Nasveti:
a.Za naročila PCB, prosimo, navedite datoteko Gerber ali * pcb. Vse podrobnosti so dobrodošle, če ne Gerber datoteke, večplastni PCBA.
b.PCB vzorec, majhne količine PCB, množično proizvodnjo PCB so vse sprejeti.
c.Za ukaz PCBA (Control Car Pcb) navedite datoteko Gerber, * .pcb in seznam BOM.
d Ponudni inženiring in storitev PCB klona lahko dobite s priloženim tiskanim vezjem.
e.Ana vprašanja, dobrodošli, da nas kontaktirate s pošiljanjem povpraševanja. Vaše zadovoljstvo je naša prizadevanja.
4.FAQ
V: Ali lahko dobim svoj LOGO za izdelke?
Seveda. Laser lahko uporabimo na izdelkih.
V: v katere države ste sodelovali?
Od zdaj naprej sodelujemo z ZDA, Rusijo, Evropo, Pakistanom, Singapurjem, Nemčijo, Argentino, Avstralijo in tako naprej.
V: Kaj je standardni dobavni rok?
Pogoji dostave EXW, FCA, FOB, DDU itd. So na voljo na podlagi vsakega ponudnika.
V: Kaj je PCB šablon?
To je tanka jeklena plošča, na njej je veliko lukenj. Praznjenje je samo napisati prazno in PCB pad lokacija točno kričati. Ta stvar je avtomatski ali polavtomatski stroj, pritrjen na uporabljeni čip. Na krovu pokrijemo jekleno mrežo, nato na krovu spajkalne blazinice zmešamo pasto, nato pa damo komponente. Ogrevanje peči v hiši, so bolj varni.
