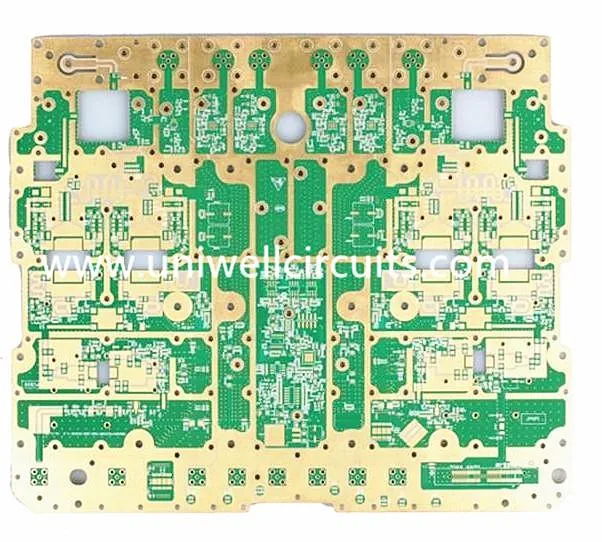

Potopni srebro visoke frekvence PCB
1.Proizvod opisujejo
Layer: 2 sloja
Tabela: Ro4450B.
Debelina: 0,5 mm
Površinska obdelava: potopno zlato / HASL / brez svinca HASL / potopno srebro / kositer / OSP itd.
Najmanjša odprtina: 0,45 mm.
Uporaba: zdravstvena oskrba
Lastnosti: visokofrekvenčna plošča
Naraščajoči promet podatkov nenehno spodbuja povpraševanje po hitrem prenosu signala. V elektronski industriji so PCB postali hitre hitre ceste, ki prenašajo milijarde impulzov na sekundo. Ta zmogljivost zahteva posebno znanje in izkušnje pri oblikovanju in izdelavi PCB-jev. Visoka natančnost pri oblikovanju in proizvodnji je ključni element, potreben za nadzor učinkov zmogljivosti.
Uniwell vezja vas podpirajo pri oblikovanju visoko frekvenčnih PCB (HF-PCB). Pomagamo vam najti ustrezne podlage, določiti dimenzije sledi in izračunati impedančne učinke za vas. Uniwell ima široko paleto osnovnih materialov HF-PCB na zalogi in lahko v najkrajšem možnem času dostavi visoko zmogljive PCB.
2.Video predstavitev
Uniwell vezja je vodilni dobavitelj visoko kakovostnih tiskanih vezij in povezanih PCB storitev na Kitajskem. Specializirani smo za proizvodnjo in izdelavo fleksibilne, toge-fleksibilne, enostranske, dvostranske in večplastne togega tiskanega vezja do 32 slojev.
3.Proizvodstvo
V veliki meri se zanašamo na odjemalce in povratne informacije o proizvodnji, da zagotovimo proizvodnjo svetovnega razreda, naša sodelavka pa ljubi, da strankam pomaga najti rešitev za zmanjšanje stroškov izdelkov brez žrtvovanja.
Z leti profesionalne montaže pcb in pcba bo Uniwell vaša prava izbira, vam bo odličen poslovni partner pri Uniwellu.
4. Vodilni čas in logistika
Dobavni rok
Uniwell ponuja hitra storitev brez žrtvovanja, 1-2 sloja v 24 urah, 4-6 slojev v 48 urah.
Plasti | Hitro zavijanje | Vzorec naročila | Masovni red |
samski | 24 ur | 3 delovnih dni | 7 delovnih dni |
dvojno | 24 ur | 4 delovnih dni | 7 delovnih dni |
4-6 predvajalnik | 48 ur | 5-6 delovnih dni | 10 delovnih dni |
8-12layer | 120 ur | 7-9 delovnih dni | 15 delovnih dni |
FR-4 temelji, Izključi čas priprave materiala | |||
logistika
CIF AIR / SEA, FOB HK / SZ itd. Lahko izberete želeno metodo.
5. Pakiranje in dostava
notranja stran: vakuum zunaj: kartonska škatla
Dostava
UPS, DHL, EMS, Fedex, pomorski promet itd. Z njimi dolgoročno sodelujemo, nam bodo ponudili najboljšo ceno. Ali pa, če imate svojega špediterja, nam lahko poveste, mi pa vam bomo uredili.
6.little knowledge --- Kaj je PCB z visoko frekvenco?
Elektronske naprave z visoko frekvenco so danes razvojne tendence, zlasti v brezžičnem omrežju. Satelitska komunikacija hitro narašča, informacijski izdelki se približujejo visoki hitrosti in visoki frekvenci. Tako razvoj novih izdelkov vedno potrebuje uporabo visokofrekvenčne podlage, satelitskega sistema, mobilne telefonije, ki sprejema bazne postaje in tako naprej, ti komunikacijski proizvodi morajo uporabljati visoko frekvenco PCB.
Značilnosti visokofrekvenčnih PCB kot sledi:
1) NV mora biti majhna in dovolj stabilna, običajno manjša, boljša, visoka DK lahko povzroči zamudo pri prenosu signala.
2) DF mora biti majhen, ki vpliva predvsem na kakovost prenosa signala, manjši DF bi lahko ustrezno zmanjšal izgubo signala.
3) Toplotna ekspanzija mora biti enaka z bakreno folijo, kolikor je to mogoče, ker bo razlika povzročila ločitev bakrene folije pri spremembah mraza in toplote.
4) absorpcijska sposobnost vode mora biti majhna, velika absorpcijska sposobnost vode bo vplivala na DK in DF, ko je v vlažnem okolju.
5) Lastnosti odpornosti proti ognju, odpornost proti kemikalijam, odpornost proti udarcem, odpornost proti odlepšanju morajo biti dobri.
Na splošno lahko visoko frekvenco definiramo kot frekvenco nad 1GHz. Trenutno se material za polifluorometraetilen (PTFE) široko uporablja pri proizvodnji visokofrekvenčnih PCB, se imenuje tudi Teflon, katerega frekvenca je običajno nad 5 GHz. Poleg tega se substrat FR4 ali PPO lahko uporabi za frekvenco izdelka med 1GHz ~ 10GHz. Ti trije visokofrekvenčni substrati so pod razlikami:
V zvezi s stroški laminatov FR4, PPO in Teflon je FR4 najcenejši, Teflon pa je najdražji. Glede na DK, DF, absorpcijo vode in frekvenco je Teflon najboljši. Kadar uporaba izdelka zahteva frekvenco nad 10 GHz, lahko le za proizvodnjo izdelamo Teflon PCB substrat. Očitno je, da je učinkovitost Teflona veliko boljša od drugih substratov. Teflonski substrat pa je v slabšem položaju, ki je visok in stroškovno odporen proti toploti. Da bi izboljšali togost PTFE in odpornost proti toploti, veliko materiala SiO2 ali steklenega vlakna kot polnila. Po drugi strani pa zaradi inercije molekule materiala PTFE, ki ga ni težko združiti z bakreno folijo, mora na kombinirani strani narediti posebno površinsko obdelavo. Pri kombinirani površinski obdelavi običajno uporabimo kemično jedkanje na površini PTFE ali plazemsko jedkanje do hrapavosti površin plus ali pa dodamo eno lepilno folijo med PTFE in bakreno folijo, ki pa lahko vplivajo na dielektrično učinkovitost.
Uniwell vezja ponuja veliko visoko frekvenco PCB vključujejo Rogers, Taconic, Arlon itd, za več vrst visokofrekvenčnih substratov, imamo dovolj prostora za zagotovitev hitre dostave.
