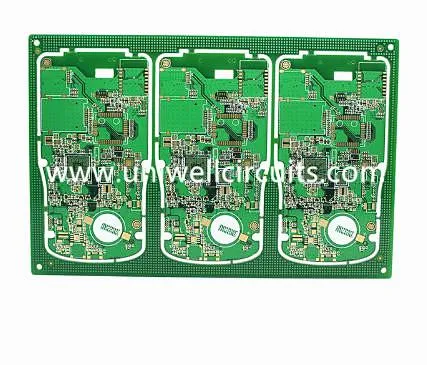

Visokofrekvenčni impedančni nadzor PCB
1.Proizvod opisujejo
Specifikacija
Visokofrekvenčni impedančni nadzor PCB
Layer: 2
Debelina: 1,6 + / - 0,1 mm
Velikost: 108,82 mm * 88,56 mm
Rabljena tabla: FR4.
Najmanjša odprtina: 0,3 mm.
Površinska obdelava: pozlačena.
Posebna tehnologija: nadzor impedance
Uniwell ima bogate izkušnje na področju proizvodnje impedance,
Zahteva kupca 100% z visoko kakovostjo.
2.Uporaba Uniwella
1) Uniwell najdemo v letu 2007, Intech je eden od Professional PCB proizvajalec iz Shenzhen na Kitajskem, ki imajo dve veji SHENZHEN UNIWELL CIRCUITS CO, LTD. in Jiangmen UNIWELL CIRCUITS CO, LTD.
2) izpolnjuje najvišje mednarodne proizvodne standarde s tem, da je za te certifikate kakovosti odobrila: ISO9001, ISO14001, TS16949. Certificirali smo UL za enostransko, dvostransko in večplastno proizvodnjo PCB in upoštevamo vse zahteve za standarde IPC in ROHS.
3) 40% naše prodaje so Inostrani prodaje in izvoza v Evropo, Združene države in Azije.
4) Večina naših plošč se uporablja za EMS, industrijske, električne, medicinske in druge izdelke.
3. Prednosti:
1) PCB izdelujemo iz dvojne strani do 40-slojnih večplastnih PCB, delovnih mest HDI.
2) Če ste ponovili naročila drugih dobaviteljev in želite prenesti v Uniwell, vam bomo ponudili najboljšo ceno.
3) Razen odlične kakovosti in strokovne službe, plačamo tudi vse podrobnosti našim strankam, na primer paket za uporabo Desiccant pakiranj in indikator vlage v vakuumsko zaprti embalaži za zaščito PCB.
4) Material: Na zalogi imamo FR4 TG135 / TG158 / TG180 normalni material, imamo tudi CEM3 / ROGERS / ARLON / ISOLA
5) Trdne / flex / flex-rigidne PCB-je z UL odobrenim.
6) Prilagodljiva, hitra povratna informacija za stranke.
7) Hitro ponudbo bo manj kot 4 ure, Nekatere top urgent preiskave, ki jih lahko ponudi v 1 uri.
4. Potrdila
5. Pakiranje in dostava
Pakiranje kot standardno:
Dostava
Ponavadi pošljemo po DHL, FEDEX, UPS, TNT, lahko pa tudi po zahtevah strank.
6.Močno znanje --- Nadzorovana impedanca
Kaj je impedanca?
Impedanca je kombinacija kapacitivnosti in induktivnosti vezja pri visoki frekvenci. Čeprav je tudi izmerjena v ohmih, je nekoliko drugačna kot odpornost, ki je značilnost DC. Impedanca je AC karakteristika, kar pomeni, da je povezana s frekvenco, upornost ni.
Kaj je nadzorovana impedanca?
Če niste natančno načrtovali sledi in njegovega okolja, je impedanca običajno "nenadzorovana", kar pomeni, da se impedanca spreminja glede na točko na točko vzdolž sledi.
Pri visokih frekvencah sledi PCB ne delujejo kot preproste povezave, nadzorovana impedanca nam pomaga zagotoviti, da signali niso degradirani, ko potujejo okoli PCB.
V bistvu je nadzorovana impedanca ustreza lastnostim substratnih materialov z dimenzijami sledi in lokacijami, da se zagotovi impedanca sledovega signala v določenem odstotku določene vrednosti. Nadzorovane impedančne plošče zagotavljajo ponovljive visoke frekvence.
Kdaj uporabiti nadzorovano impedanco
Če mora signal pravilno imeti ustrezno impedanco, je treba uporabiti nadzorovano impedanco. Pri visokofrekvenčnih aplikacijah, ki ustrezajo impedančnosti PCB sledi, je pomembno pri ohranjanju celovitosti podatkov in jasnosti signala. Če impedanca traku PCB, ki povezuje dve komponenti, ne ustreza značilnim impedancam komponent, se lahko v napravi ali v vezju povečajo časi preklopa. Mogoče so tudi naključne napake.
Kaj določa nadzorovano impedanco?
Značilno impedanco sledi PCB je običajno določena z induktivno in kapacitivno reaktnostjo, odpornostjo in prevodnostjo. Ti dejavniki so funkcija fizičnih dimenzij sledi, dielektrične konstante materiala PCB substrata in dielektrične debeline. Tipična impedanca traku PCB lahko znaša od 25 do 125 ohmov. Vrednost impedance iz strukture PCB bo določena z naslednjimi dejavniki:
- širina in debelina sledi bakrenega signala (zgoraj in spodaj)
- debelina jedra ali prepregnega materiala na obeh straneh bakrene sledi
- dielektrična konstanta jedra in prepregnega materiala
- razdalja od drugih lastnosti bakra
