ENIG ogljik s črnilom PCB
1.Proizvod opisujejo

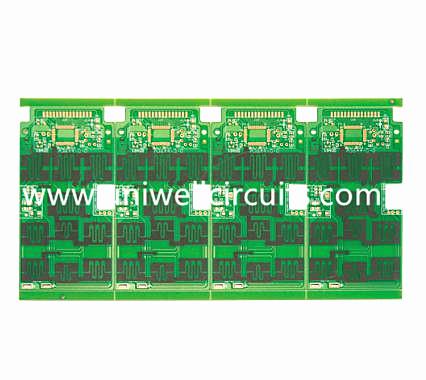

Ime: ENIG karbonsko črnilo PCB
Material: FR - 4
Debelina plošče: 1,4 mm.
Najmanjša razdalja med linijo in črto: 2,0 mm / 1,5 mm.
Najmanjša odprtina: 1,65 mm.
Debelina bakra: 40um.
Površinska obdelava: ENIG
Stopnja ognjevzdržnosti: 94v-o.
Uniwell Circuits Co, Ltd je bila zavezana k zagotavljanju storitev na ključ PCB & PCBA in One-Stop EMS storitev (storitve elektronike izdelave) za 10years. Z našimi strokovnjaki v elektronskem oblikovanju, izdelavi PCB, montažo PCB in nabavi komponent / BOM kitting, lahko svojim kupcem vedno zagotavljamo najboljše PCB plošče in PCBA z nizkimi stroški in hitrim časom vodenja.
2. Zakaj Uniwell?
1) Hitri in econimic dobavni rok.
2) Zagotovite prototip PCB & PCBA in hitre storitve na krovu srednje in nizke hitrosti.
3) Nakup komponent, enosmerni vir SMT in PCBA.
4) Dva-urni odziv, 24-urni hitri obrat.
5) FR4 Dvostranski in 4-6-slojni vzorec v 48 urah.
Vedno vas zanimamo:
* Pridobite visokokakovosten izdelek.
* Pridobite nižjo ceno izdelka, da bi zasedli trg iz našega spletnega naročila
* Naša storitev na enem mestu sprosti svojo energijo, da se osredotoči na oblikovanje in trženje.
* Pridobite strateškega partnerja na dolgi rok.
3. Kdo smo?
Uniwell Circuits Co, Ltd je strokovni proizvajalec PCB & PCBA in EMS (elektronika proizvodnje storitev) z skoraj 10 let izkušenj v PCB Design & Layout, PCB Fabrication, PCB montaža, PCBA Prototype, PCBA Test, Electronic Part Sourcing in EMS za vrste pametne elektronske proizvodnje.
4. Hitra dostava PCB
Da bi zadovoljili ukaze strank, nudimo hitro dostavno storitev, enostransko in dvostransko v 24 urah, 4-6 slojev v 48 urah. Obljubimo, da bomo pravočasno dostavili. Če imate kakršen koli nujni projekt, prosimo, ne oklevajte, da nas kontaktirate, z veseljem vam bomo pomagali.
Plasti | Hitro zavijanje | Vzorec naročila | Masovni red |
samski | 24 ur | 3 delovnih dni | 7 delovnih dni |
dvojno | 24 ur | 4 delovnih dni | 7 delovnih dni |
4-6 predvajalnik | 48 ur | 5-6 delovnih dni | 10 delovnih dni |
8-12layer | 120 ur | 7-9 delovnih dni | 15 delovnih dni |
FR-4 temelji, Izključi čas priprave materiala | |||
5. Slabo znanje
Zasnova PCB se nanaša na postavitev vezja skozi načrtovalno načelo za izdelavo vezja po najnižjih možnih stroških. V preteklosti se običajno zanašajo na draga posebna orodja, ki jih je mogoče dokončati, zdaj pa s brezplačnimi visokozmogljivimi programskimi orodji, kot je DesignSpark PCB in naraščajočo priljubljenost modela, močno pospešijo oblikovanje oblikovalca PCB.
Kljub temu, da vedo osebje inženirskega oblikovanja, je odličen načrt načrtovanja najboljši način za preprečevanje težav, vendar je še vedno zapravljanje časa in izguba denarja, hkrati pa začasna rešitev ne vpliva na trajno zdravilno metodo. Na primer, če je v testiranju elektromagnetne združljivosti (EMC) ugotovil, da bo težava povzročila veliko stroškov in celo potrebno prilagoditi prvotno zasnovo in narediti, in to bo trajalo nekaj mesecev.
Postavitev je ena od prvih problemov, s katerimi se soočajo oblikovalci. Problem je odvisen od dela risbe in nekaterih naprav je treba nastaviti na podlagi logičnih premislekov. Vendar je treba opozoriti, da so komponente, občutljive na temperaturo, kot so senzorji , bi bilo treba ločiti od komponent, ki ustvarjajo toploto, vključno s pretvorniki moči. Za različne oblike napajalne napetosti, napajalni pretvornik 12 V in 15 V je mogoče nastaviti v različnih položajih vezja, ker proizvajajo toploto in elektronsko hrup bo vplival na zanesljivost in zmogljivost drugih komponent in veznih plošč.
Te komponente bodo vplivale na elektromagnetne lastnosti načrtovanja tokokroga, ne samo za izvedbo vezja, pač pa je poraba energije zelo pomembna, saj tudi ekonomija vezja prinaša velik vpliv, zato mora vsa PCB oprema, ki se prodaja v Evropi, imeti CE da bi to dokazalo, da ne bo povzročalo motenj v drugih sistemih. Vendar to običajno velja le za napajanje in obstaja veliko naprav, ki oddajajo hrup, kot so pretvorniki dc-dc in pretvorniki za visoke hitrosti. napake v oblikovanju vezja, lahko te zvoke zajamejo kanali in izžarevajo kot majhne antene, kar povzroči hrup in pogostost nepravilnosti.
Rešitev:
V procesu načrtovanja tiskanega vezja (PCB) se lahko sprejmejo številne različne metode za reševanje različnih težav. Ima prilagoditev samega načrta, kot je prilagoditev postavitve linije in zmanjšanje hrupa; način načrtovanja vezja. Elementi oblikovanja se lahko samodejno namestijo prek orodja za postavitev, vendar, če lahko ročno prilagodite samodejno postavitev, bo pripomoglo k izboljšanju kakovosti načrta vezja. S tem ukrepom se bo odkrivanje pravil načrtovanja sklicevalo na tehnične dokumente, ki zagotavljajo, da lahko načrtovanje plošče izpolnjuje zahteve proizvajalcev PCB.
Ločevanje različnih vezij lahko zmanjša pripadajočo kapacitivnost, vendar bo to povečalo število plasti na vezni plošči, s čimer bi povečali stroške in prinesli več lukenj v luknji. Čeprav lahko ortogonalni sistem napajanja z električno energijo in ozemljitvenega vezja poveča PCB fizične velikosti, lahko pa igra dvojno ploščo PCB tleh v korist, učinkovito zmanjša električno zmogljivost in zapletenost proizvodnje vezja.
Vključno DesignSpark PCB design orodje, na začetku oblikovanja, lahko pomagajo inženirjem za reševanje številnih problemov, inženiring design, vendar pa raziskovalci še vedno potrebujejo za oblikovanje povpraševanje po tiskanih vezij (PCB) imajo polno razumevanje.Na primer, če tiskanega vezja (PCB) redakcijo, na začetku oblikovanja potrebujejo plasti vezja, na primer dvojno vezje, morate imeti ozemljitveno ravnino in napajalno plast, dve neodvisni plošči plasti.Automatski postavitev element tehnologija je koristna za pomoč oblikovalcem, da porabijo več časa, da oblikujejo postavitev območja opreme, na primer, če je oprema za oskrbo z električno energijo in občutljive signalne linije ali območje z višjo temperaturo preveč blizu, bo ustvarilo veliko težav. Enako velja, signal linije lahko tudi samodejno ožičenje, se izogniti pojav večine vprašanj hkrati, vendar pa analizirati območij z visokim tveganjem in ročno delovanje, bo pomagal, da bistveno izboljša kakovost tiskanih ci oblikovanje plošč (PCB), izboljšanje dobičkonosnosti, nižje skupne stroške.
Oblikovanje pravilnega pravila je tudi zelo močno orodje, ki se lahko uporablja za odkrivanje vezij in zagotovitev, da razdalja med črtami ni preblizu, kar ima za posledico kratko vrnitev. Vendar pa splošna zasnova še vedno ima visoko ekonomsko vrednost. se lahko uporablja tudi za odkrivanje in prilagajanje močnostnega sloja in talnega sloja, da se izognemo proizvodnji velikih pridruženih kondenzatorskih regij.
Zgoraj navedena orodja bodo tudi Gerberju in Exellonu, ki jim bodo pomagala pri izdelavi končnega izdelka, dela na progah in vezjih ter vrtanju vrtin. Na ta način so tehnični dokumenti tesno povezani s proizvajalci PCB .
Zaključek:
Veliko težav je treba upoštevati pri procesu oblikovanja PCB-ja, orodja, ki vključujejo DesignSpark PCB, lahko učinkovito rešujejo večino težav. Z uporabo nekaterih smernic najboljše prakse lahko osebje inženirskega oblikovanja učinkovito zmanjša stroške, izboljša zanesljivost vezje, hkrati izpolnjujejo zahteve sistemskih specifikacij, pri relativno nizkih stroških certificiranja sistema deformacije, da bi se izognili več težavam.
