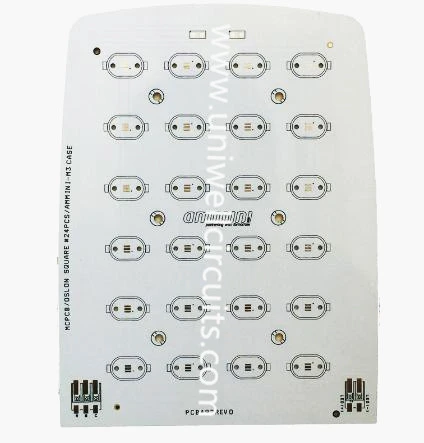

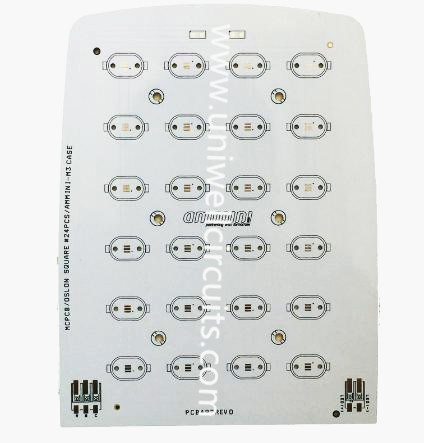

dvojno stranicami aluminija vezja
1. proizvodnja opisati
Podrobnosti za dvojno stranicami aluminija vezja | |
Ime dela: | dvojno stranicami aluminija vezja |
Osnovni material: | Zaščitna folija aluminija osnove |
Število plasti: | 2 plasti |
Bakra debeline: | 1oz ali 35um |
Debelina plošče končal: | 1,6 mm |
Spajka masko barve: | Bela tekočina foto vidno Soldermask (LPI) |
Legenda barve: | ne |
Površino končal: | OSP |
Profil: | CNC + V-CUT |
Toplotna prevodnost: | 1.0W / m-K |
Izolirane plasti razčleniti napetosti | ≥3KV |
Aplikacijsko področje: | LED osvetlitev |
Funkcijo aluminija vezja
1) visoko toplotno prevodnost
2) so odlično zaviralcev gorenja
3) visoke mehanske trdnosti
4) Dimenzijska stabilnost
5) zelo dobro toplotnega izmenjevalnika
6) elektromagnetni ščit, itd.
2. podjetje informacije
Kot dolgo zgodovino Kitajske temelji Proizvajalec PCB, Uniwell proizvaja različne vrste PCB, vključno z enotnega stranicami PCB, dvojno stranicami PCB in večplastnih P C B, do to32 plasti. Naše raznolike proizvode MCPCB, CEM-3 PCB, FR-4 P C B se pogosto uporabljajo za LED osvetlitev, napajalnik, merjenje, komunikacija, druge elektronike.
3. zgodovina
4. zakaj izbrati Uniwell kot vaš dobavitelj?
5. malo znanja---osnovno znanje LED aluminijasto substrata.
Odvajanje toplote LED je največji glavobol za LED proizvajalci. Odvajanje toplote LED aluminijasto ploščo je neke vrste oskrbe toplotno prevodnost predgovor, PRIVEDLA do izgube toplote osnovni plošči, hladilni modul, lahko dodamo LED območje na dnu, dodati toplote zapravljanje območja, predvsem sestavljena vezja/keramični prah bakreno folijo + polimera / aluminijasto ploščo. Toplote razgradnji substrata je visoko toplotno prevodnost, varnosti, varstva okolja in drugih funkcij pri uporabi LED industrije. V nadaljevanju je chengzhiyi vezje Co, Ltd Predstaviti substrat LED aluminij aluminij informacije. Zaradi visoke toplotne prevodnosti in odvajanje toplote aluminija, se lahko uporabijo za izvoz notranje toplote. LED aluminijasto substrata je skupno kovinsko obložene bakreno ploščo z odlično toplotno prevodnostjo, električno izolacijo in mehanska obdelava. Ko načrtujete, poskusite dobiti PCB blizu aluminija osnove, in nato zmanjša toplotne odpornosti polnjenje lepila.
Vezje plast (to je bakreno folijo), običajno z jedkanjem natisnjena vezje, sestavni deli medsebojno povezavo, običajno močno napetostjo vezje plast potrebuje talente, potem moramo uporabiti debelejši bakreno folijo, debelina je ponavadi 35 mikronov do 280 mikronov; Toplotna izolacija je mesto LED aluminijasto ploščo jedro znanja, to je običajno sestavljen iz posebne keramike polnila poseben polimer, mala Temperaturna odpornost, odlično viskoelastične funkcije, s toplotno staranja, lahko sprejme mehanskimi in toplotnimi stres.
Toplotnoizolacijske plasti visoko-delujoč LED aluminijasto substrata se uporablja uspeti imajo odlično toplotno prevodnost in visoke trdnosti električno izolacijo. Kovinska plast je LED aluminijasto ploščo podporne komponente, povpraševanje visoko toplotno prevodnost, je običajno aluminijasto ploščo, lahko uporabite tudi baker (Baker lahko dobavi zelo dobro toplotno prevodnost), primerno pri vrtanju, štancanje in striženje in rezanje prakse kot mehanska obdelava. PCB podatkov ima to prednost, da niso primerljive z drugimi podatki. Ustrezen elementov za SMT. Brez hladilnika, nosilec je močno zmanjšana, učinek hlajenja je odlično, odlično izolacijo pa mehansko funkcijo.
