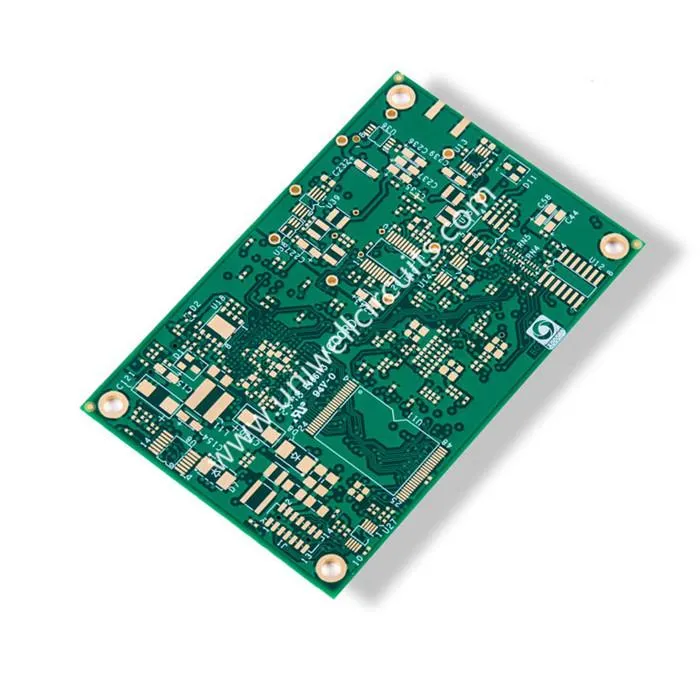

1.Proizvod opisujejo
Specifikacija
Layer: 10
Debelina plošče: 1,59 mm
Površinska obdelava: potopno zlato.
Material: FR4.
Najmanjša širina linije / linija: 4,5 / 6mil
Minja luknja: 0,25 mm
Posebna zahteva: neprovodno polnjenje, kontrola impedance
UNIWELL nudi popolno rešitev za stranke, ki potrebujejo LED izdelke. Eden od naših primarnih podjetij je načrtovanje in izdelava LED modula za stranke, ki potrebujejo LED verigo navznoter. Naš Knowhow pokriva tehnologijo LED-čipa v smeri toka za LED-embalažo in LED-aplikacije. Če kupci želijo sprejeti LED v svoje izdelke, bomo v kratkem prišli do najbolj stroškovno učinkovite popolne rešitve in nadaljevali z izdelavo prototipa, ki bi temeljil na tem, in seveda lahko to v največji masi konkurenčne cene, hkrati pa daje najboljšo kakovost.
2. Informacije o podjetju
Ustanovljen leta 2007, Uniwell vezja cO., LTD. je profesionalni proizvajalec PCB & PCBA in EMS (storitev izdelave elektronike) s skoraj 10 + letnimi izkušnjami v visoko preciznih dvostranskih in večplastnih PCB-jih (tiskana vezja), ki se osredotočajo na hiter, prototip, srednji in veliki obseg. poskušajte po najboljših močeh postati vaš najboljši ponudnik elektronskih razvojnih rešitev na enem mestu.
3.Our proizvodne zmogljivosti za plošče PCB
Material | FR4, CEM-3, Metal Core, |
Brez halogena, Rogers, PTFE | |
Max. Končna velikost plošče | 1500X610 mm |
Min. Debelina plošče | 0,20 mm |
Max. Debelina plošče | 8,0 mm |
Pokopan / slepi vhod (brez križa) | 0.1mm |
Aspect obrok | 16:01 |
Min. Velikost vrtanja (mehansko) | 0,20 mm |
Toleranca PTH / Pritrditev luknje / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Layer Count | 40 |
Max. baker (notranji / zunanji) | 6OZ / 10 OZ |
Toleranca vrtanja | +/- 2mil |
Layer do registracije sloja | +/- 3mil |
Min. širina črte / prostor | 2,5 / 2,5mil |
BGA smola | 8mil |
Površinska obdelava | HASL, brez svinca HASL, |
ENIG, Immersion silver / Tin, OSP |
4.Lead čas
Že več kot 10 let zagotavljamo hitro izdelavo prototipov za naše stranke.
Plasti | Hitro zavijanje | Vzorec naročila | Masovni red |
samski | 24 ur | 3 delovnih dni | 7 delovnih dni |
dvojno | 24 ur | 4 delovnih dni | 7 delovnih dni |
4-6 predvajalnik | 48 ur | 5-6 delovnih dni | 10 delovnih dni |
8-12layer | 120 ur | 7-9 delovnih dni | 15 delovnih dni |
FR-4 temelji, Izključi čas priprave materiala | |||
5.Pakiranje in dostava
Pakiranje: notranja antistatična vreča + zunanji izvozni standardni škatli.
Dostava:
