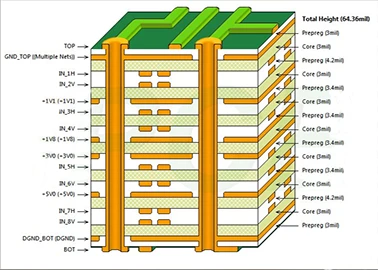

PCB Board Stackup Design na splošno sledi naslednjim korakom:
1. določite skupno debelino sklada, to je debelina plošče;
2. določite število plasti PCB in dodelite signalne plasti, plasti ozemljitvene ravnine in napajalne plasti;
3. določite debelino bakra notranje in zunanje plasti;
4. določite porazdelitev linije impedance;
5. določite strukturo via;
6. določite preostalo hitrost bakra vsake plasti, po možnosti simetrično;
7. Izberite materiale deske, PP in bakrene folije, ki izpolnjujejo zahteve za oblikovanje.
