A natisnjena vezjaShema je preprosta dva - dimenzijsko vezje, ki prikazuje povezave in načela med različnimi komponentami v vezju. V shemi je vsaka komponenta predstavljena s simbolom, ki je povezan s črtami, da tvori celoten omrežni diagram vezja. Kot je prikazano na spodnji sliki:

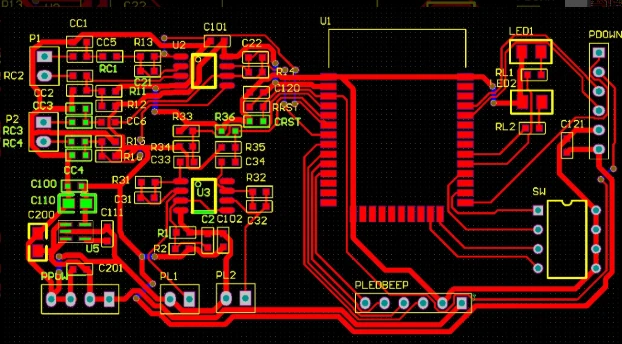

Oblikovalna datoteka PCB je ustvarjena na podlagi shematičnega diagrama, ki označuje specifičen položaj vsake komponente na vezju in jih povezuje prek žic in vias. Oblikovalni dokumenti zagotavljajo podrobne specifikacije za embalažo, velikost, razmik in druge parametre vsake komponente, pa tudi informacije o ožičenju, kot so širina žice, razmik in število slojev, tako da lahko proizvajalci PCB proizvajajo plošče, ki izpolnjujejo zahteve, ki temeljijo na vaših podatkih.
