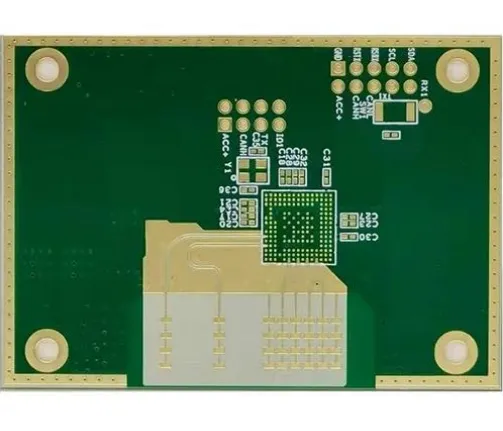

Z eksplozijovisoka frekvencaScenariji aplikacij, kot so komunikacija 5G, satelitska navigacija in milimetrski valovni radar, se je povpraševanje po vzorčenju visokofrekvenčnih plošč povečalo. Vendar so visokofrekvenčni listi (na primer Rogers, PTFE itd.) Dragi in imajo visoko zapletenost procesov. Kako doseči optimizacijo stroškov v fazi vzorčenja, je postalo ključ do konkurenčnosti podjetja.
Faza oblikovanja: Nadzor vira optimizacije stroškov
1. natančno ujemanje izbire materiala
Visokofrekvenčna nadomestna rešitev: Za različne zahteve po frekvenčnih pasu (na primer pod 6GHz v primerjavi z 24GHz+) izberite deske z večjo stroškovno učinkovitostjo (na primer Rogers 4350B v primerjavi z 6002), da se izognete "presežku uspešnosti".
Oblikovanje mešane plasti: Uporaba nizkocenovnega materiala FR4 v ne kritičnih plasteh in visokofrekvenčnih listih (kot je PTFE) samo v signalnem sloju lahko zmanjša skupne stroške za 20% -30%.
2. Poenostavitev zložene strukture in zasnove impedance
Zmanjšajte število slepih zakopanih lukenj: optimizirajte poti ožičenja in zmanjšajte uporabo visoko stroškovnih laserskih slepih lukenj z razumnim zloženjem vmesnih slojev.
Rezervna marža za nadzor impedance: vnaprej preverite toleranco impedance z orodji za simulacijo, kot so ADS in HFS, da se izognete večkratnim predelavi zaradi nezadostne meje oblikovanja.
3. Standardizirane specifikacije oblikovanja
Poenotena velikost ploščice in razmik širine črte: zmanjšuje pogostost sprememb orodja med proizvodnjo in izboljša učinkovitost obdelave.
DFM (zasnova za proizvodnjo) Pregled: Izogibajte se obdelavi tveganj, edinstvenih za visokofrekvenčne plošče vnaprej, kot so PTFE materiale, ki vrtajo Burrs, luščenje bakrene folije itd.
4, Praktični primer: Skrivnost zmanjšanja stroškov za 30% za določeno podjetje za komunikacijsko opremo
Ozadje: Določeno podjetje mora razviti visokofrekvenčno ploščo z milimetrom 24GHz milimetra vala, začetni stroški vzorčenja pa presegajo proračun za 50%.
Ukrepi za optimizacijo:
1. oblikovalski konec: Rogers 4350B+FR4 Hibridni laminat se uporablja za zmanjšanje območja uporabe PTFE;
2. konec postopka: strjevanje laserskih parametrov vrtanja, povečanje donosa z 70% na 92%;
3. Stran dobavne verige: podpišite letno pogodbo o javnih naročilih z dobaviteljem pločevine in znižajte ceno enote za 15%.
Rezultat: Stroški vzorčenja posameznih paketov so se zmanjšali za 32%, čas cikla pa je bil skrajšan za 20%.
